MANUTENZIONE E RICAMBI
1
5-8
powermax30
Manuale dell’operatore
Reinstallazione
1. Tenere la protezione isolante di Nomex in
modo che il lato dotato della lunga
sfinestratura e delle 2 piccole fessure si
trovi sulla sinistra ed il lato con le 3
fessure si trovi sulla destra.
2. Nella parte superiore è presente un foro
passante, posizionato circa 25 mm (1”) al
di sotto del bordo superiore. Se si sta
sostituendo la protezione di Nomex con
una nuova, occorre ripiegare quest’ultima
lungo la perforazione in modo che il
bordo superiore si pieghi in direzione
opposta rispetto a voi.

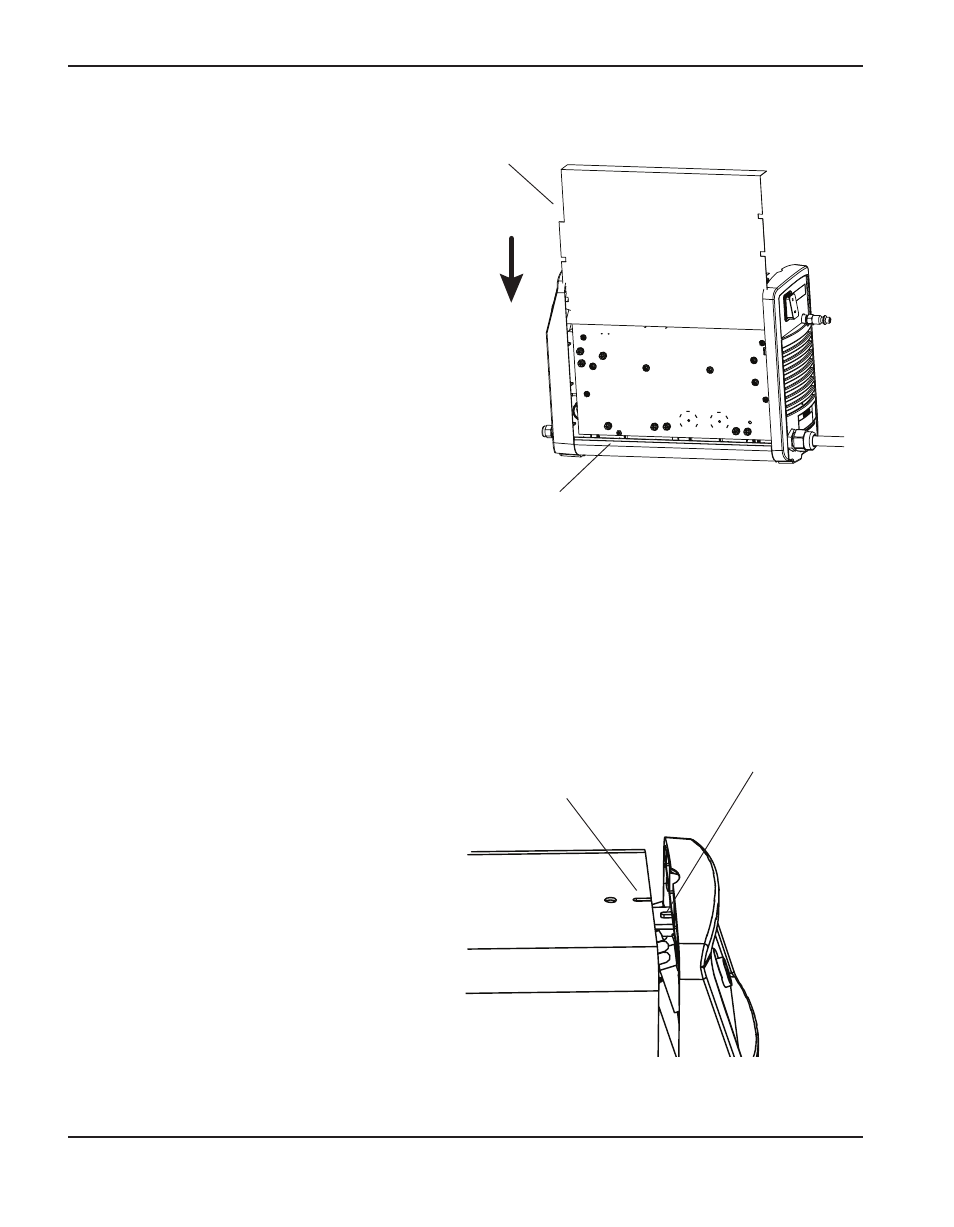

3. Posizionare la protezione isolante in
modo che il bordo con la lunga
sfinestratura sia rivolto verso la parte
anteriore (lato torcia) del generatore. Far
scorrere la protezione isolante in
posizione, con il bordo inferiore all’interno
della stessa guida in cui è alloggiato il
coperchio. Le fessure su ciascun bordo
della protezione devono essere allineate
con i rilievi all’interno delle mascherine.
4. Prestando attenzione a non pizzicare i fili,
rimontare il coperchio sul generatore,
facendolo scorrere. Assicurarsi che i
bordi inferiori si trovino all’interno delle
guide e che la fessura sulla parte
superiore del coperchio sia allineata al
dente sul lato anteriore della mascherina.
Posizionare la maniglia sui due fori nella
parte superiore del coperchio ed utilizzare
le 2 viti per fissare il coperchio stesso.
Lunga sfinestratura
Guida
Fessura nel coperchio
Dente
