MANUTENZIONE
HD4070 Manuale dell’operatore 3-41
Manutenzione ordinaria del THC
Eseguire i seguenti controlli con frequenza trimestrale:
1. Controllare che il gruppo di sollevamento del THC ed i relativi cavi non siano usurati o danneggiati.
2. Controllare che l’interno del quadro di comando non sia sporco. Se il quadro di comando é molto sporco, pulirlo
piú spesso.
3. Verificare che la tenuta a nastro sia integra e priva di segni d’usura.
4. Sostituire o riparare le parti danneggiate.
Nota: non lubrificare né ingrassare le parti del gruppo unità di sollevamento.
Tenuta a nastro dell’unità di sollevamento X-Y – sostituzione
La tenuta a nastro costituisce una barriera di protezione contro l’intrusione di materiali estranei all’interno del
gruppo unità di sollevamento. In caso di usura o danni del nastro, sostituirlo con un nuovo kit di tenuta a nastro. Il
kit contiene una tenuta a nastro, viti e staffe.
Precauzione: spegnere l’alimentazione elettrica del sistema plasma e del modulo THC
prima di lavorare sull’unità di sollevamento THC. In caso contrario si rischia
di danneggiare il sistema THC.
Tenuta a nastro – sostituzione (fig. 3-1)
1. Spegnere l’alimentazione elettrica del sistema plasma e del modulo THC.
2. Rimuovere l’unità di sollevamento dalla macchina di taglio.
3. Rimuovere il blocco di supporto torcia o la staffa di montaggio del dispositivo di distacco dal blocco di fissaggio
dell’unità di sollevamento (vista 1).
4. Rimuovere la copertura del lato sinistro (vista 1).
5. Rimuovere le staffe che fissano il nastro al blocco di fissaggio (vista 2).
6. Rimuovere il nastro iniziando dalla parte posteriore dell’unità di sollevamento (vista 3).

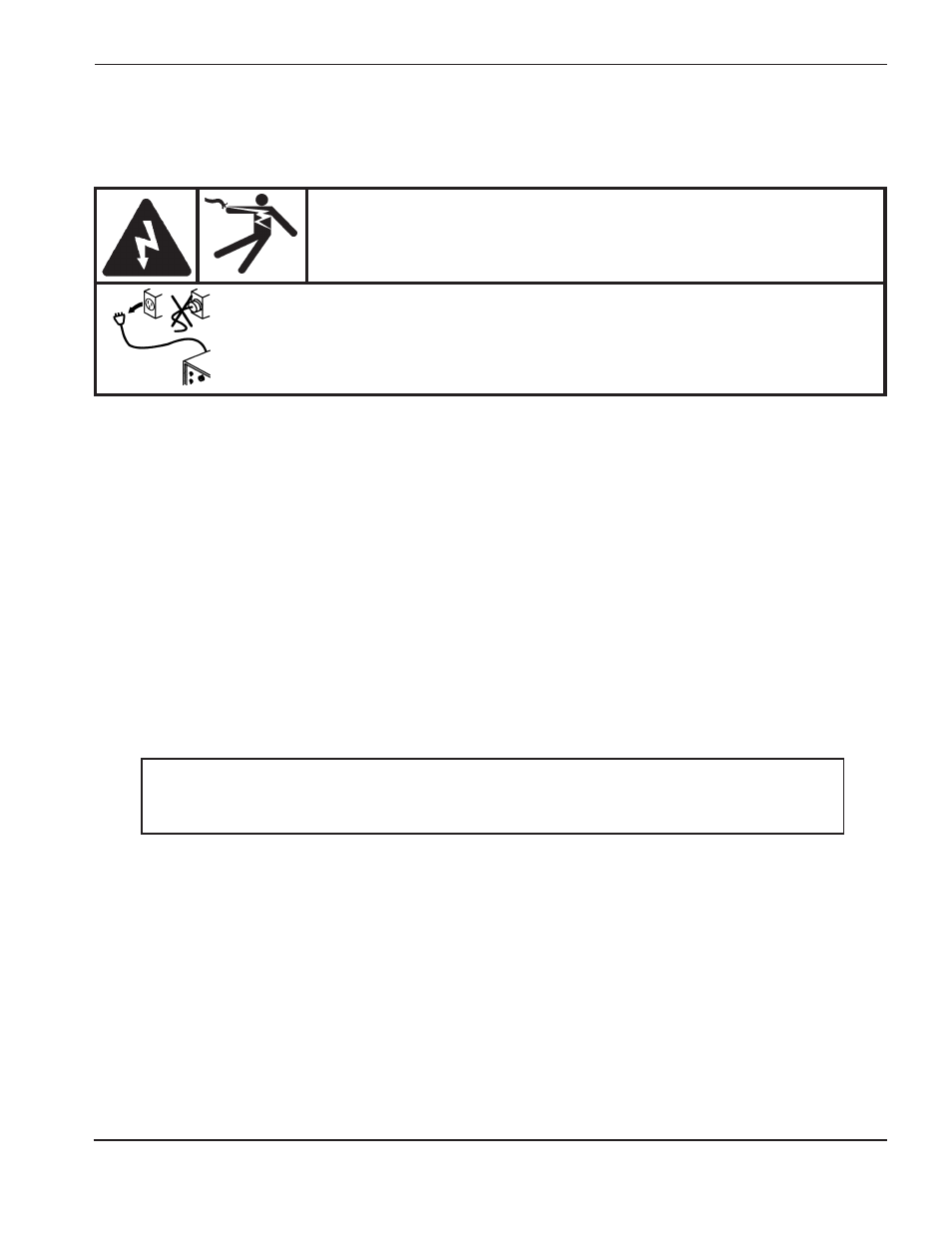

AVVERTENZA
LE SCOSSE ELETTRICHE POSSONO ESSERE LETALI
Scollegare l’alimentazione elettrica prima di rimuovere il coperchio
dell’alimentatore. Premere l’interruttore OFF (0) sull’alimentatore e posizionare
l’interruttore di linea su OFF. Negli Stati Uniti, utilizzare una procedura di blocco di
sicurezza fino a che l’assistenza o la manutenzione è stata completata. Negli altri
Paesi, seguire le procedure di sicurezza locali o nazionali appropriate.
