MANUTENZIONE
3-20 HD4070 Manuale dell’operatore
Procedura di prova della scheda PC-104
1. Spegnere l’alimentazione principale.
2. Rimuovere i connettori dalla pila della PC-104 nel seguente ordine:
– Scheda 1 J4 – Rimuovere per accedere. Ricollegare dopo che sono state fatte tutte le altre connessioni.
– B1, J2
– B3, J1
– B4, J1 e J4
– B5, J1 e J4
– B6, J1 e J3
3. Eseguire le seguenti connessioni usando i cavi forniti in questo kit.
– B3, J1 a B7, J4
– B4, J1 a B4, J4
– B5, J1 a B5, J4
– B7, J3 a B6, J1
– B6, J3 a B7, J1
– B1, J2 a B7, J2
– Ricollegare il cavo piatto alla B1, J4
4. Inserire il disco di prova (codice 081084) nell’unità.
5. Accendere l’alimentazione principale. L’avviamento impiega circa 30 secondi. Dopo l’avviamento il LED (D1)
diviene giallo e tutte le spie sul LED N1 si spengono.
6. Mentre ciascuna scheda viene verificata le spie del LED N corrispondente si accendono. Ciascuna spia si
spegne se la prova è positiva, mentre rimane accesa se c’è un problema. La sequenza di prova è: CPU, COM 3
e 4, FLOPPY, FLASH, I/O BASSO, I/O ALTO, ANALOGICO.
Ciascuna prova può durare 2 minuti. Il LED (D1) è verde se tutte le verifiche vengono superate. Diviene rosso se si
verifica un problema. Alcuni problemi di comunicazione possono causare un congelamento del processo. Se una
verifica dura più di 2 minuti, riavviare l’alimentatore.
1 2 3 4 5 6 7 8 1 2 3 4 5 6
5 4 3 2 1

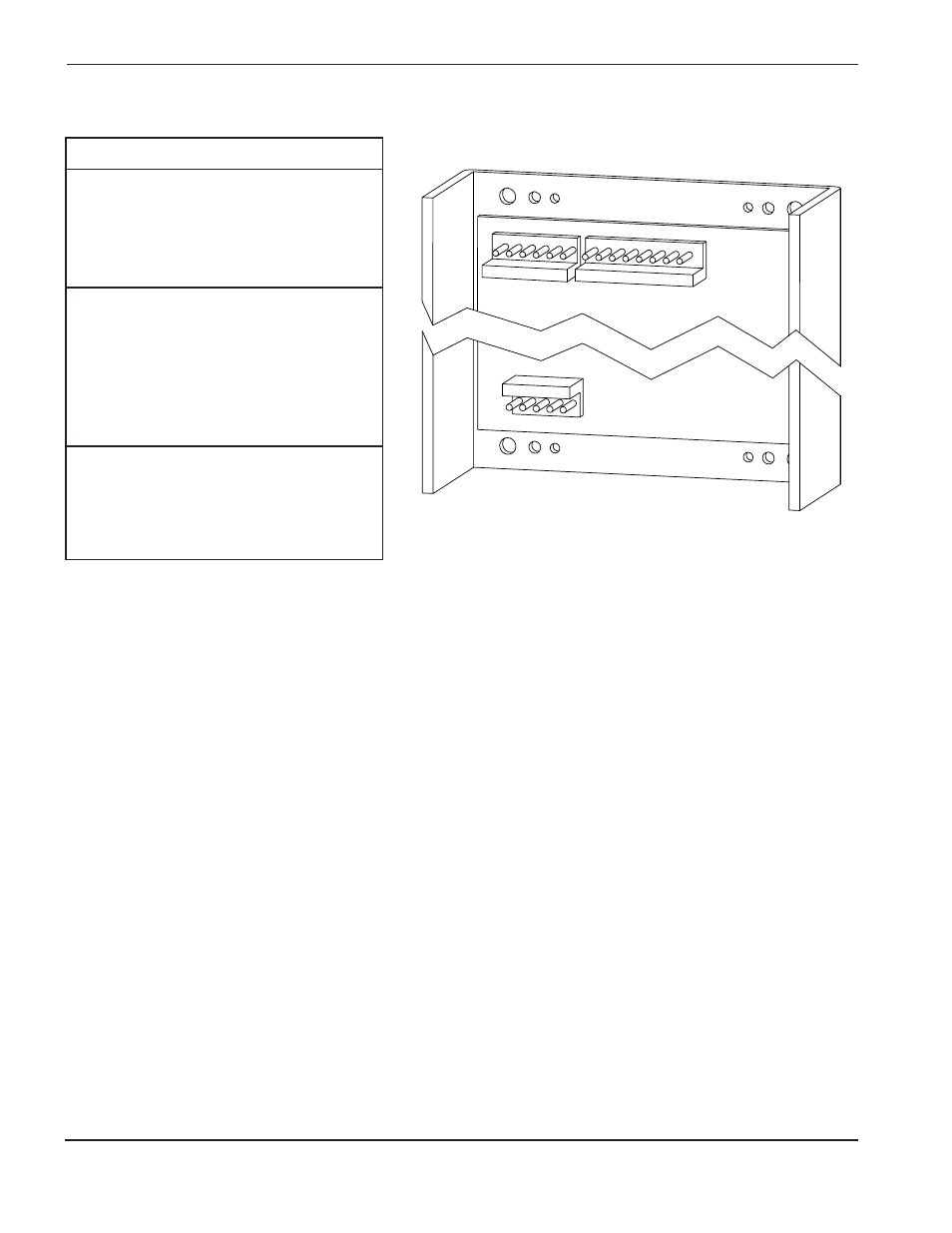

Alimentazione in CC della scheda PC-104: Identificatori dei pin
CN2 (P106)
CN1 (J14)
Indicatore Piedino Funzione
1 -12 VCC
2 Non utilizzato
CN2 3 Non utilizzato
(P106) 4 +12 VCC
5 +12 VCC
6 Non utilizzato
1 Non utilizzato
2 Comune
3 Comune
CN3 4 Comune
(P82) 5 +5 VCC
6 +5 VCC
7 +5 VCC
8 Non utilizzato
1 240 VCA
CN1
2 Non utilizzato
(J14)
3 Comune
4 Non utilizzato
5 Massa
