AVVERTENZA
PERICOLO DI SCOSSA ELETTRICA: Fare sempre molta attenzione quando si esegue la manutenzione su
un alimentatore collegato alla rete con i coperchi rimossi. Ci sono delle tensioni pericolose all’interno
dell’alimentatore che possono causare ferite od essere mortali.
1
MANUTENZIONE
3-30 HD4070 Manuale dell’operatore

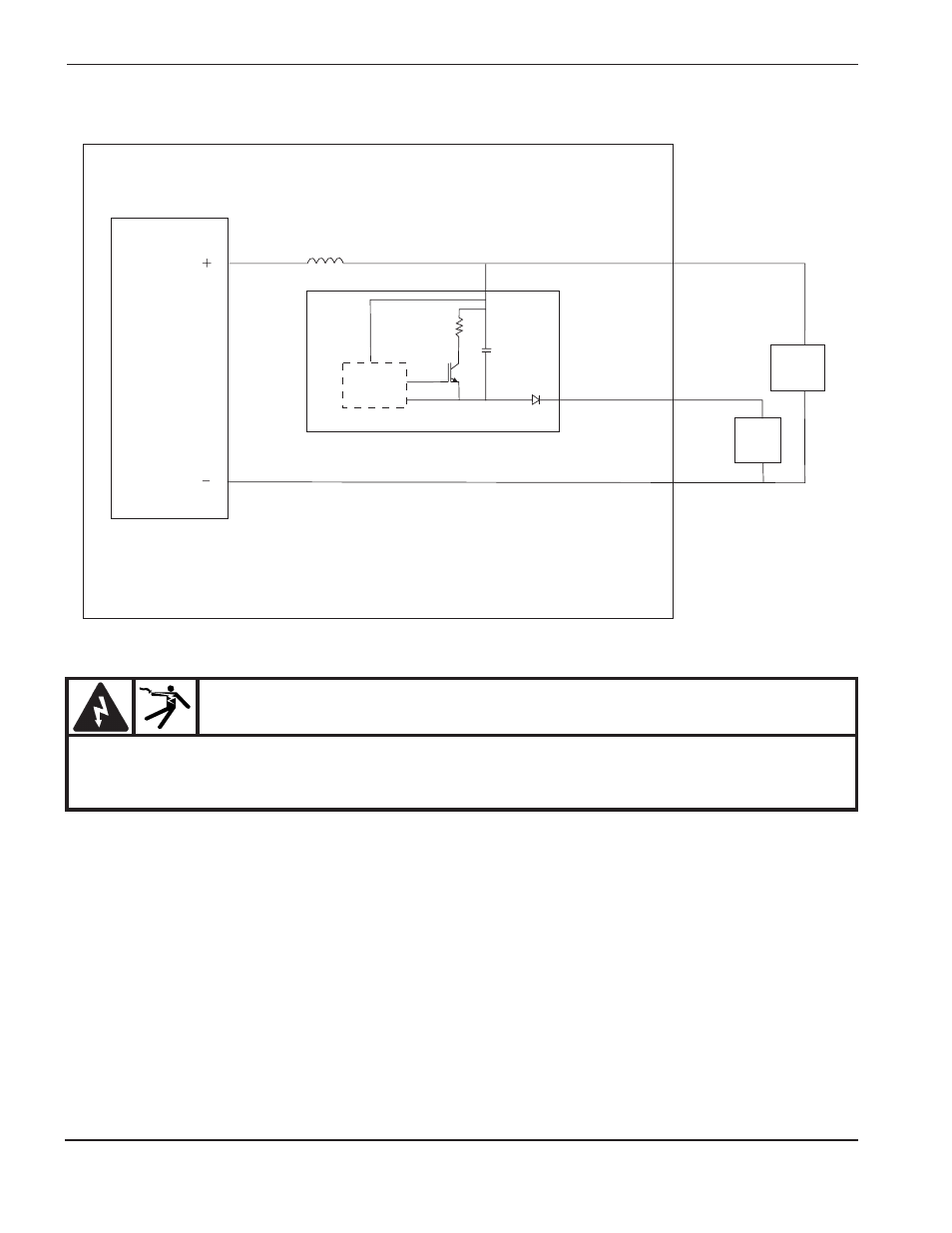

Chopper
Plasma Power Supply
Start Circuit
Choke
Control
Logic
IGBT
Power Resistor
ALEL Caps
Diode
Cutting
Arc
Pilot
Arc
Alimentatore plasma
Induttanza
Circuito di avviamento
Arco di
taglio
Arco
pilota
Resistore
Diodo
Logica di
controllo
Condensatori
ALEL
Scheda del circuito di avviamento
Individuazione dei guasti del circuito di avviamento
• D2 deve essere sempre acceso.
• D1 si accende quando la torcia viene attivata e si spegne quando l’arco si trasferisce sul pezzo. Se il
trasferimento d’arco è immediato, il LED non si accende.
• Se non c’è arco sulla torcia o se l’arco non si trasferisce:
• Spegnere l’alimentazione del sistema e controllare che vi sia una resistenza di 15 k
Ω
tra H8 e H1.
• Controllare che vi sia una resistenza di 5.5 k
Ω
tra H10 e H4.
Fare riferimento allo schema elettrico. Nota: le resistenze aumentano lentamente ai valori suddetti a causa
della reattanza capacitiva del circuito.
• Controllare la giunzione del diodo D12.
• La connessione del cavo di massa sul tavolo di taglio non realizza un buon contatto.
• Controllare il LED D2. Esso deve essere acceso.
• Accendere la torcia in aria e controllare che il LED D1 si accenda.
• Controllare il valore di resistenza ai capi del resistore R3. Esso deve essere di 1
Ω
.
