MANUTENZIONE
3-22
HD4070
Manuale dell’operatore

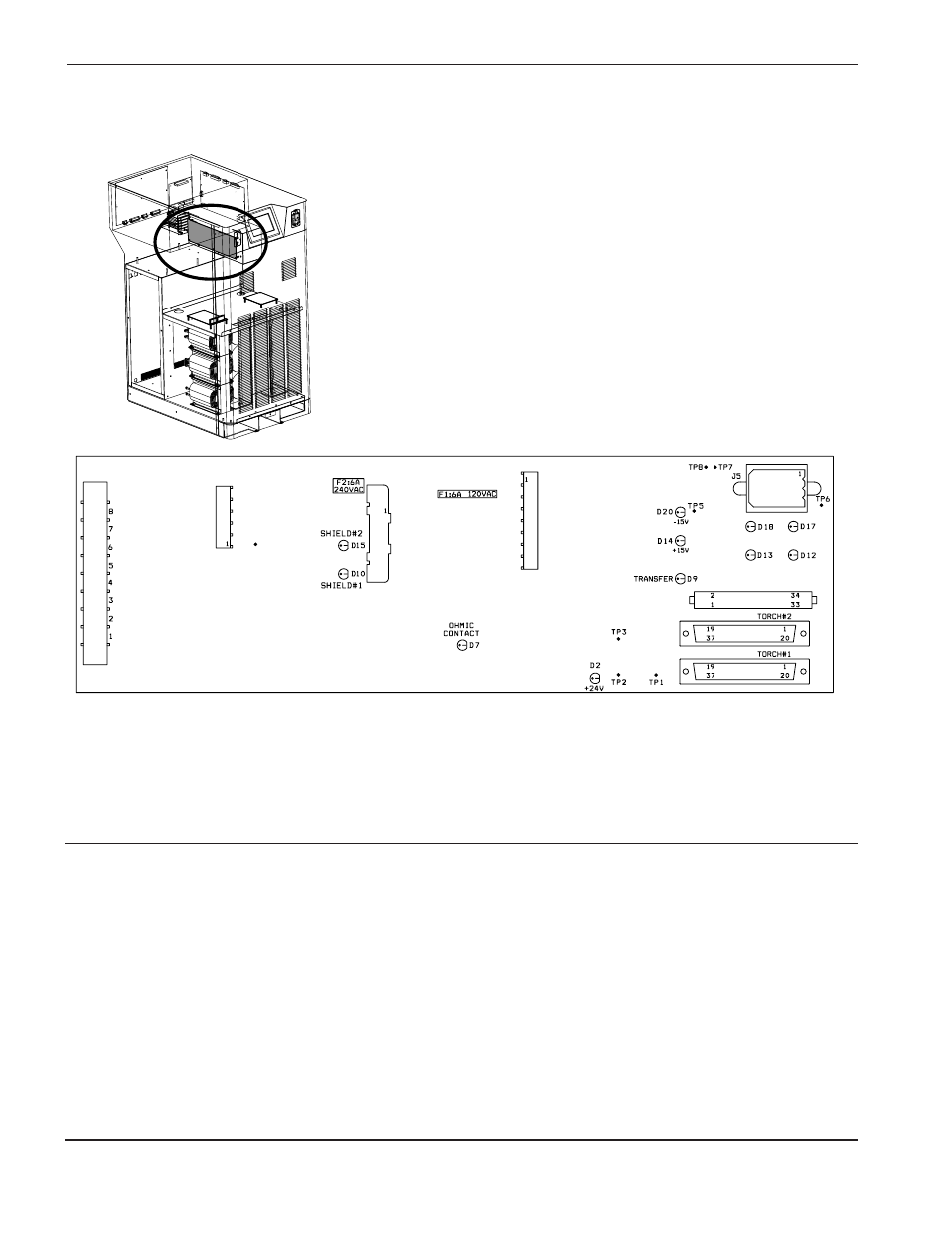

Scheda di interfaccia plasma PCB5 – Spie di stato
J 4
J 8
T P 4
J 7
J 6
J 2
J 3
J 1
Elenco dei LED della scheda di interfaccia plasma
LED
Nome segnale
Funzione
D2
+24 Volt
LED di alimentazione, sempre acceso
D7
Contatto ohmico
Si accende quando la torcia entra in contatto con la lamiera
D9
Trasferimento
Si accende quando l’arco si trasferisce sulla lamiera
D10
Schermo 1
Relè per THC 1. Acceso quando il circuito è chiuso
D12
Temp. raffredd. OK
Temperatura del refrigerante normale, sempre acceso
D13
Ingresso libero
Non utilizzato
D14
+15 Volt
LED di alimentazione, sempre acceso
D15
Schermo 2
Relè per THC 2. Acceso quando il circuito è chiuso
D17
Flusso raffredd. OK
Sensore che indica un buon flusso di refrigerante
D18
Uscita libera
Non utilizzato
D20
-15 Volt
LED di alimentazione
