MANUTENZIONE
HD4070 Manuale dell’operatore 3-3
Descrizione del sistema HD4070

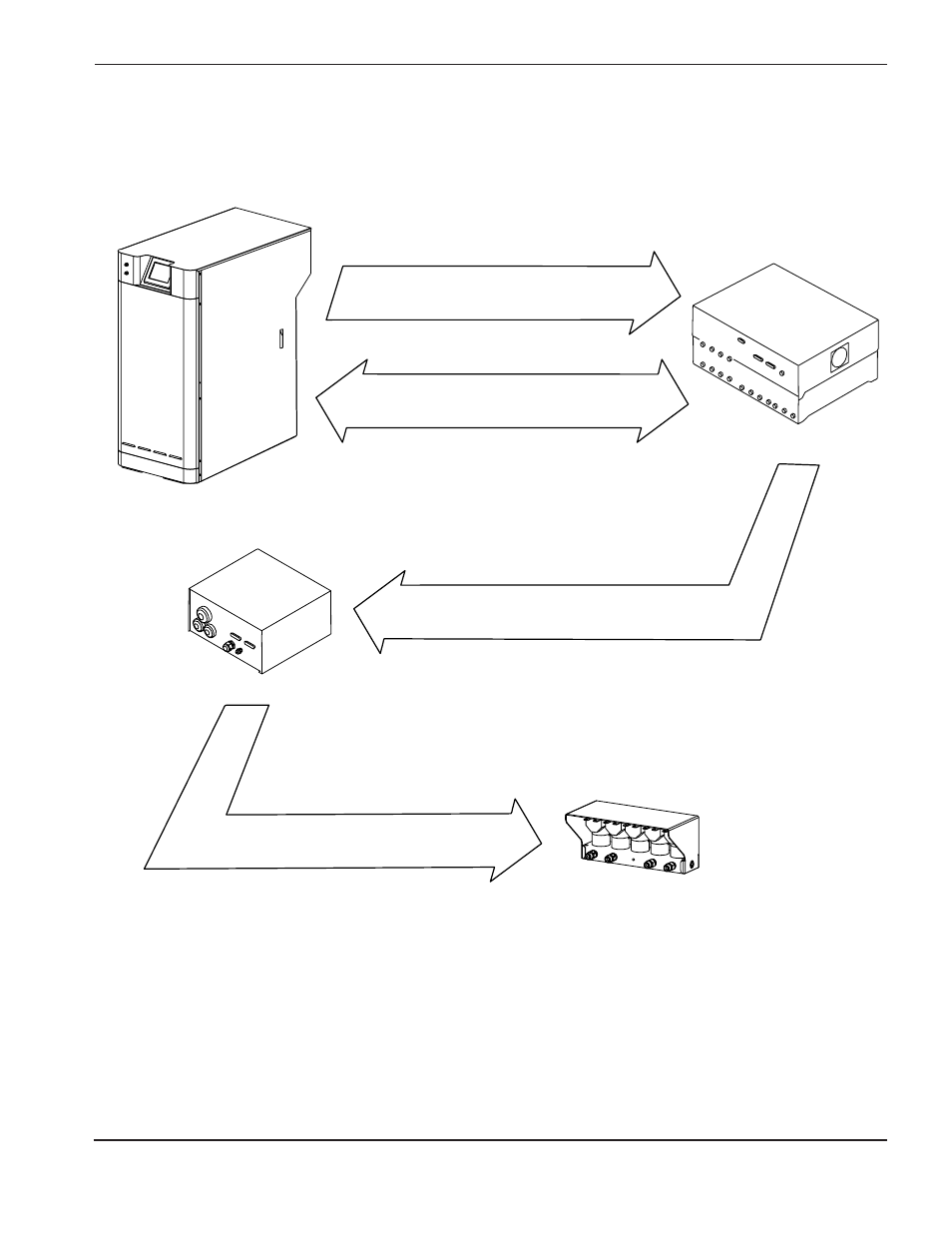

Cavi di controllo e di segnale
4070.28
Power Cable: Provides 120 VAC to the Gas Console.
Signal Cable: Provides process and status signals
between the Power Supply and the Gas Console.
Power Cable: Provides 120 VAC to the Ignition Console
and control power for the off-valve assembly.
Control Cable: Provides 120 VAC control power
to the solenoid valves.
Cavo di alimentazione: Fornisce una tensione di
120 VCA alla consolle del gas.
Cavo di segnale: Fa passare i segnali di processo
e di stato tra l’alimentatore e la consolle del gas.
Cavo di alimentazione: Fornisce una tensione di
120 VCA alla consolle di accensione e controlla il
gruppo valvola di intercettazione.
Cavo di controllo: Fornisce una tensione di
120 VCA per controllare le elettrovalvole.
