ArcWriter Manuale dell’operatore 2-15
3
FUNZIONAMENTO
Vantaggi:
L’aria è il gas più economico.
Altre considerazioni:
Segni seghettati: i bordi delle marcature sono meno puliti e definiti.
Importante: Le condizioni sopra descritte sono ottimizzate per lamiere di 3,2 mm. Per materiali più spessi
la corrente dell’arco deve essere aumentata.

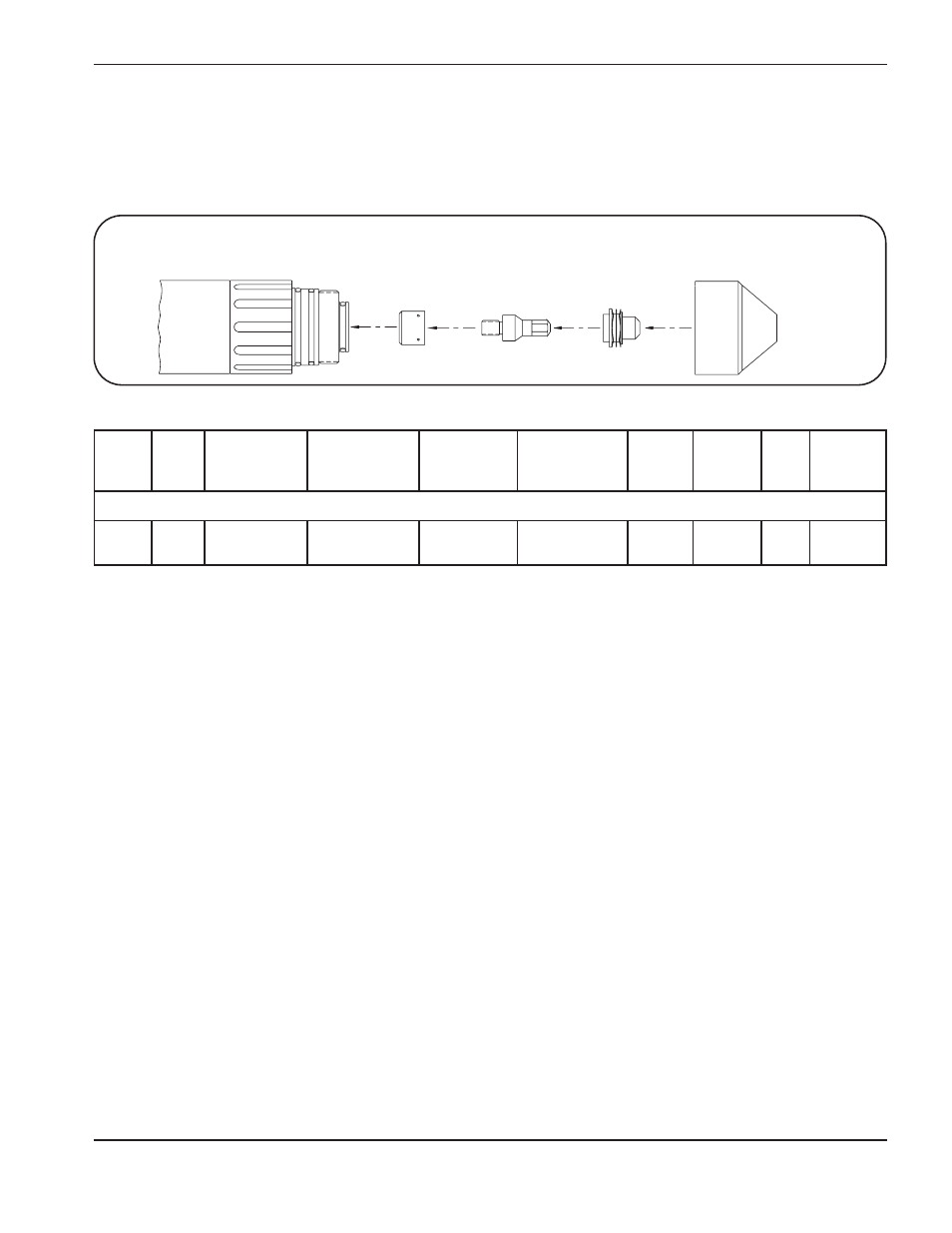

Alluminio
Plasma ad aria/ Schermo ad aria
Cappuccio di ritenzione
120453 Ugello
120450 Anello
diffusore
120449 Elettrodo
120447 Corpo principale della torcia
120448
Corrente Tensione Pressione Pressione Distanza Velocità
dell’arco d’arco del Plasma di schermo torcia-pezzo di lavoro Larghezza Profondità Tempo Diametro
(A) (V) (psi) (bar) (psi) (bar) (mm) (m/min) (mm) (mm) (ms) (mm)
Tracciatura
7 134 70 4,8 60 4,1 2 3,81 1,0 0,05
