ArcWriter Manuale dell’operatore 2-11
3
FUNZIONAMENTO
Vantaggi:
Ottimo processo completo
L’aria è il gas più economico
Assenza di bava
Altre considerazioni:
Basso contrasto tra segni e lamiera
Acciaio al carbonio

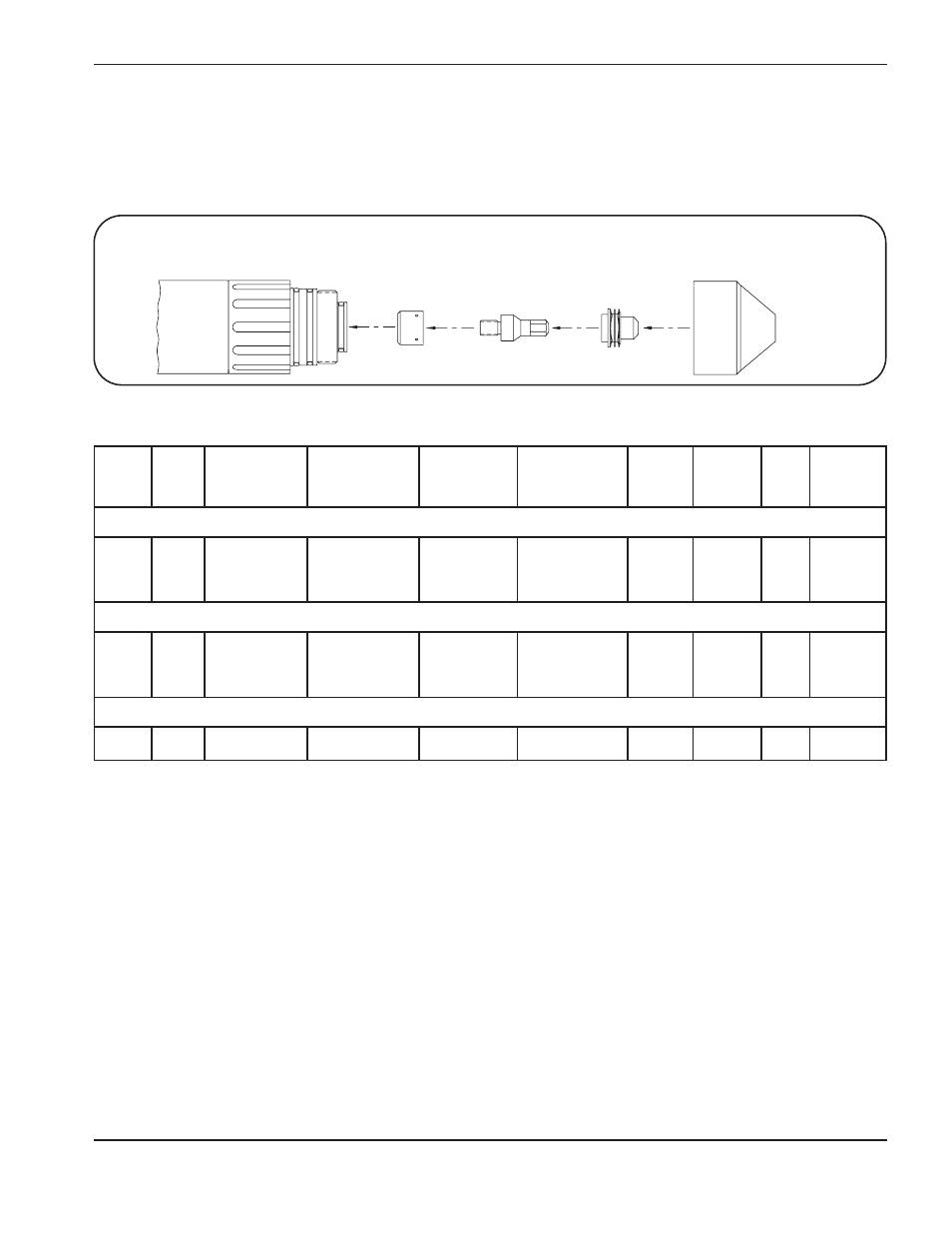

Plasma ad aria/ Schermo ad aria
Cappuccio di ritenzione
120453 Ugello
120450 Anello
diffusore
120449 Elettrodo
120447 Corpo principale della torcia
120448
Corrente Tensione Pressione Pressione Distanza Velocità
dell’arco d’arco del Plasma di schermo torcia-pezzo di lavoro Larghezza Profondità Tempo Diametro
(A) (V) (psi) (bar) (psi) (bar) (mm) (m/min) (mm) (mm) (ms) (mm)
Tracciatura leggera
5 149 70 4,8 60 4,1 2 3,81 0,8
≤
0,03
6 140 70 4,8 60 4,1 2 6,35 0,8
≤
0,03
Tracciatura profonda
9 123 70 4,8 60 4,1 2 3,81 1,3 0,13
10 118 70 4,8 60 4,1 2 6,35 1,3 0,13
Foratura da centro
7 70 4,8 60 4,1 2 N/A N/A 0,5 300 1,5
