FUNZIONAMENTO
ATTENZIONE
Scollegare sempre l’alimentatore prima di ispezionare o sostituire i componenti della torcia.
Non usare il circuito di blocco di sicurezza del sensore di cappuccio inserito, che interviene quando
viene rimosso il cappuccio, per togliere tensione all’alimentatore durante la sostituzione dei
consumabili.
Non fare affidamento sul circuito di blocco di sicurezza del sensore di cappuccio inserito per togliere
tensione. Questo circuito deve essere usato esclusivamente come dispositivo di sicurezza.
Suggerimenti operativi
Sostituzione delle parti consumabili
Svitate il cappuccio di ritenzione per togliere i consumabili. Utilizzate la chiave esagonale in pollici da 7/32 fornita
nel kit dei componenti consumabili per rimuovere l’elettrodo. Ispezionate l’ugello per verificare che esso non sia
danneggiato od usurato. Se il foro dell’ugello è usurato o di forma ovale, sostituitelo. Ispezionate l’elettrodo. Se il
centro dell’elettrodo presenta un cratere di profondità superiore ad 1 mm, sostituitelo. Ispezionate l’anello diffusore
per verificare la presenza di fori otturati, ecc.
Sostituite la parte come illustrato in Fig. 2-5. Ciascun elemento può essere posizionato in una sola direzione, così
che non possiate montarlo al contrario. Inoltre la torcia non si accenderà se i ricambi non sono montati
correttamente. Lubrificate leggermente tutte le guarnizioni e rimuovete il grasso in eccesso.
Installate il cappuccio di ritenzione solo quando l’anello diffusore, l’elettrodo (da chiudere senza forzature) e l’ugello
sono montati nel modo corretto. Posizionate poi l’interruttore di circuito, situato sul retro dell’alimentatore, nella
posizione ON.
Cappuccio di ritenzione
120453 Ugello
120450

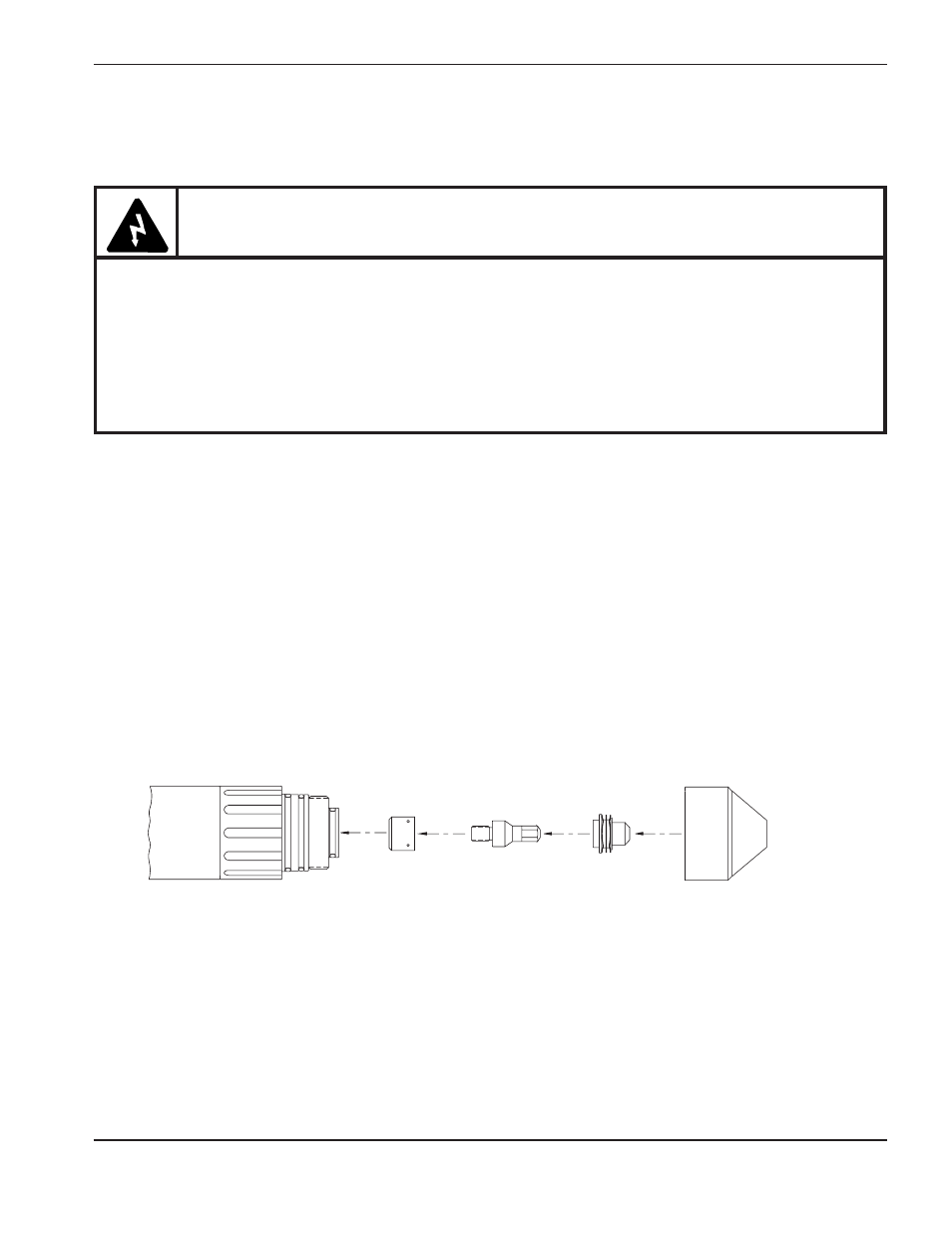

Figura 2-5 Ricambi torcia
Anello
diffusore
120449
Elettrodo
120447 Corpo principale della torcia
120448
