FUNZIONAMENTO
Vantaggi
La tracciatura produce segni con elevato contrasto e di facile visibilità.
Altre considerazioni:
La tracciatura e la foratura da centri profonde producono della bava.
L’Argo-idrogeno è un gas più costoso.

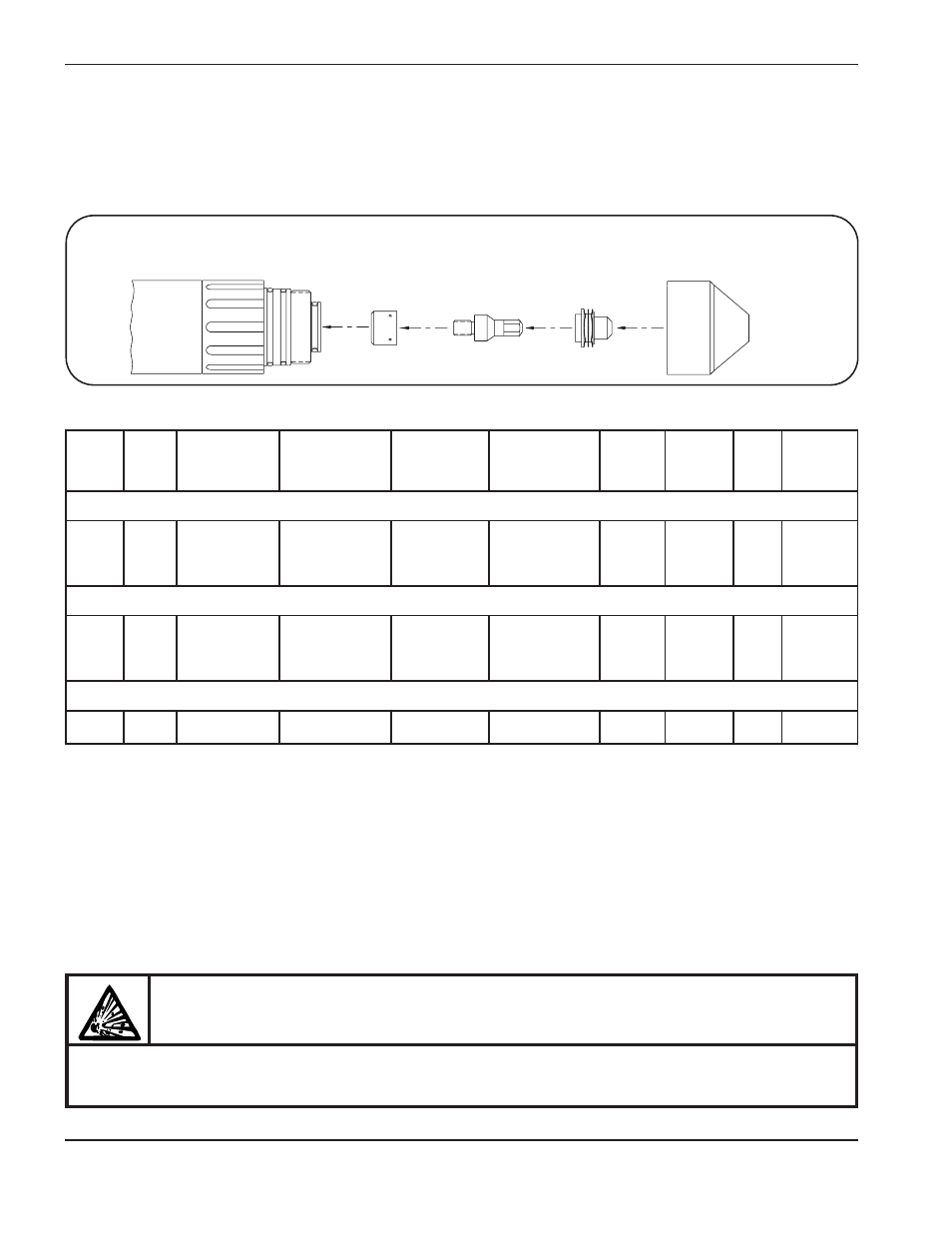

Acciaio al carbonio
Plasma Argo-Idrogeno (H5)/ Schermo ad aria
Cappuccio di ritenzione
120453
Ugello
120450
Anello
diffusore
120449
Elettrodo
120447
Corpo principale della torcia
120448
ATTENZIONE
Quando vengono utilizzate miscele argo-idrogeno, il contenuto di idrogeno deve raggiungere al
massimo il 5%. Al di sopra di tale valore si corre il rischio di creare una miscela esplosiva.
Corrente
Tensione
Pressione
Pressione
Distanza
Velocità
dell’arco
d’arco
del Plasma
di schermo
torcia-pezzo
di lavoro
Larghezza
Profondità
Tempo
Diametro
(A)
(V)
(psi)
(bar)
(psi)
(bar)
(mm)
(m/min)
(mm)
(mm)
(ms)
(mm)
Tracciatura leggera
8
69
70
4,8
60
4,1
2
3,81
1,0
≤
0,03
10
69
70
4,8
60
4,1
2
6,35
1,0
≤
0,03
Tracciatura profonda
13
67
70
4,8
60
4,1
2
3,81
1,5
0,8
15
66
70
4,8
60
4,1
2
6,35
1,5
0,8
Foratura da centro
10
70
4,8
60
4,1
2
0,5
300
1,27
