ArcWriter Manuale dell’operatore 2-13
3
FUNZIONAMENTO
Vantaggi:
L’aria è il gas più economico.
La tracciatura leggera produce segni di elevato contrasto e di facile visibilità.
Altre considerazioni:
Nei pezzi sottili, un elevato riscaldamento può causare delle deformazioni.
La tracciatura leggera produce segni di elevato contrasto e di facile visibilità

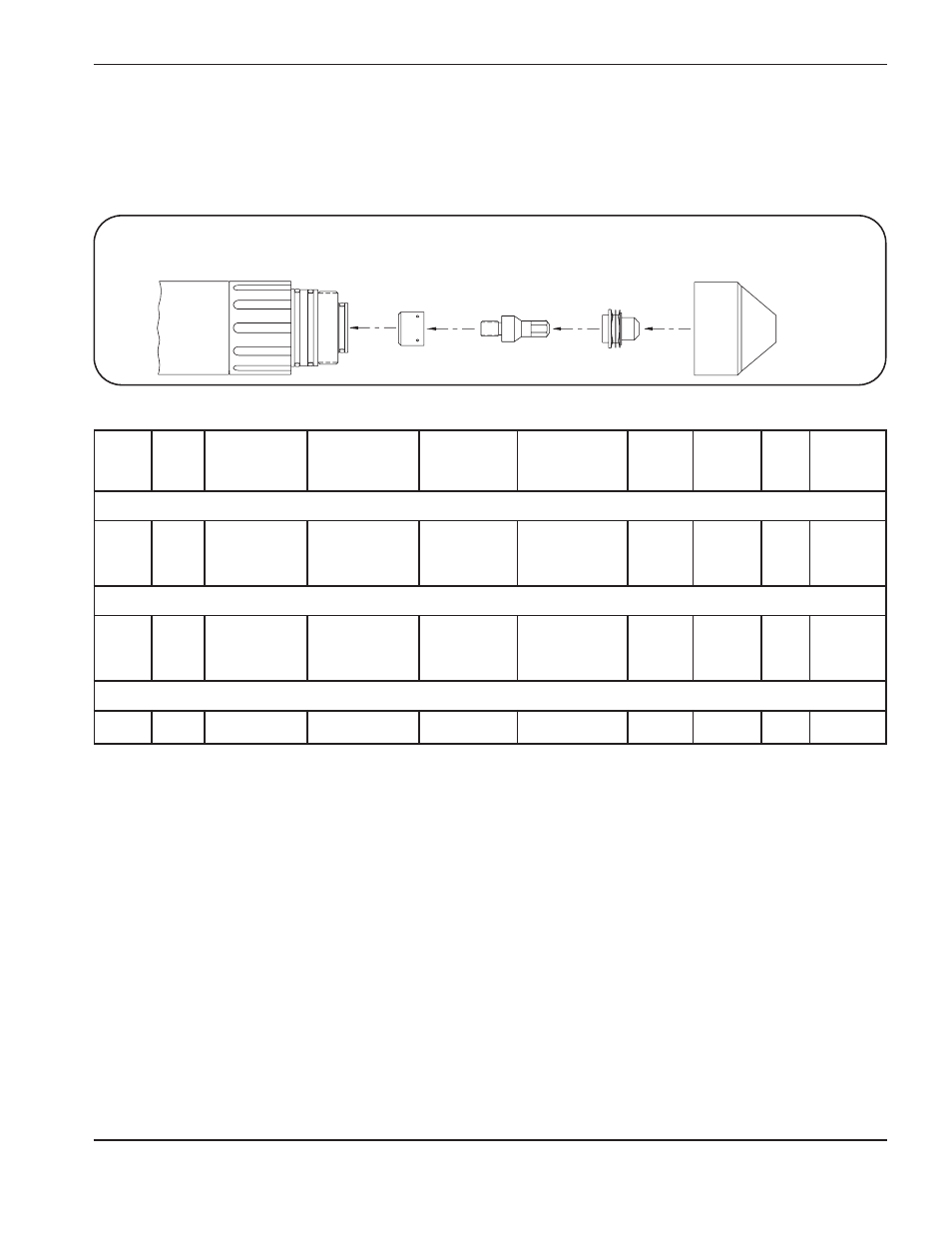

Acciaio inox
Plasma ad aria/ Schermo ad aria
Cappuccio di ritenzione
120453 Ugello
120450 Anello
diffusore
120449 Elettrodo
120447 Corpo principale della torcia
120448
Corrente Tensione Pressione Pressione Distanza Velocità
dell’arco d’arco del Plasma di schermo torcia-pezzo di lavoro Larghezza Profondità Tempo Diametro
(A) (V) (psi) (bar) (psi) (bar) (mm) (m/min) (mm) (mm) (ms) (mm)
Tracciatura leggera
5 149 70 4,8 60 4,1 2 3,81 1,0
≤
0,03
6 140 70 4,8 60 4,1 2 6,35 1,0
≤
0,03
Tracciatura profonda
8 127 70 4,8 60 4,1 2 3,81 1,3 0,13
9 123 70 4,8 60 4,1 2 6,35 1,3 0,13
Foratura da centro
7 70 4,8 60 4,1 2 0,5 300 1,3
