A seguito di uno spegnimento causato da sovracorrente o sottotensione, l'inverter tenta di
ripristinare l'alimentazione elettrica all'interno della Fronius Solar Net ogni 5 secondi, fin-
ché l'errore è presente.
Se l'errore viene eliminato, l'alimentazione di corrente della Fronius Solar Net viene ripri-
stinata entro 5 secondi.
Esempio Registrazione e archiviazione dei dati dell'inverter e del sensore mediante Fronius Data-
manager e Fronius Sensor Box:

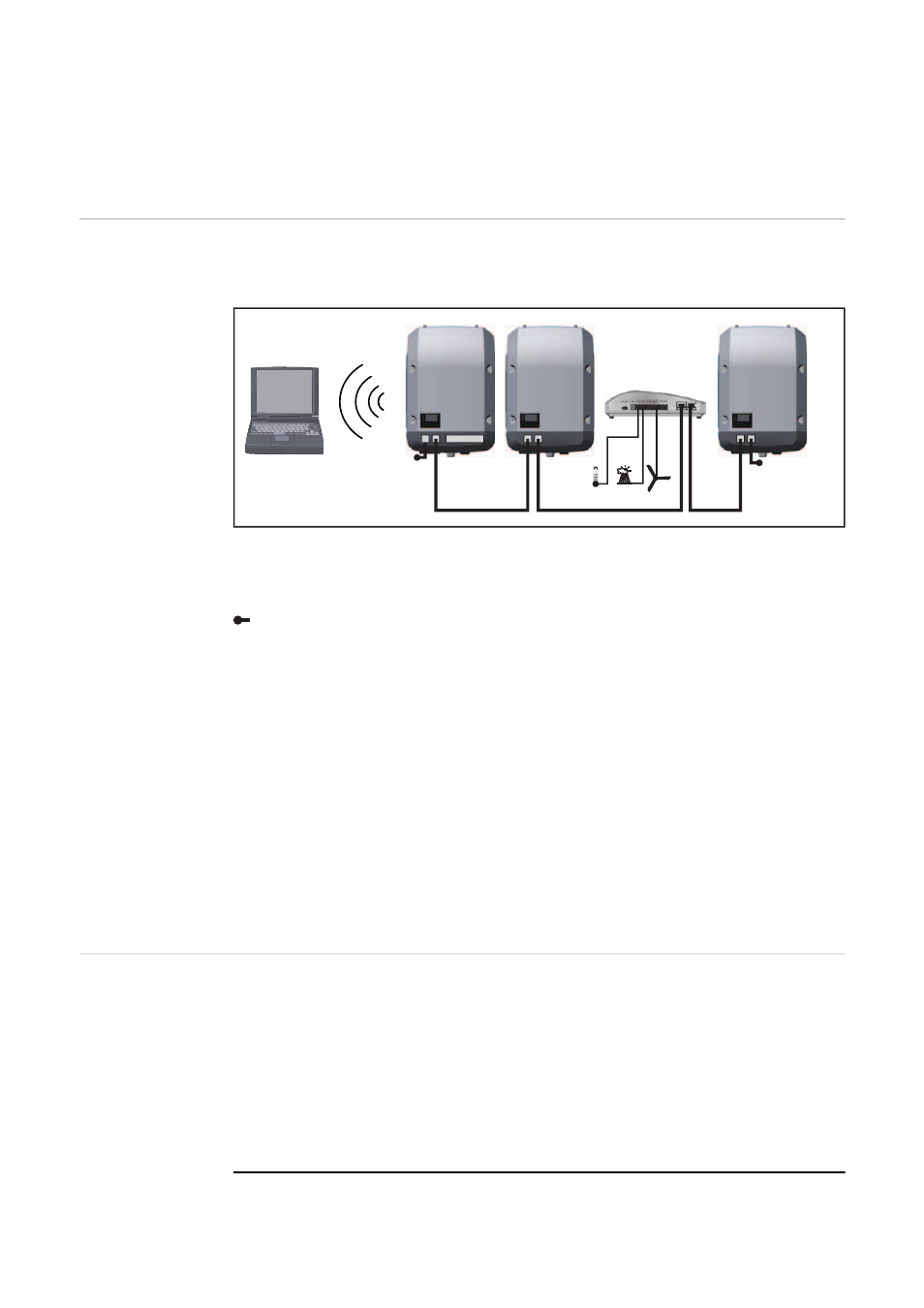

Rete dati con 3 inverter e una Fronius Sensor Box:
- Inverter 1 con Fronius Datamanager
- Inverter 2 e 3 senza Fronius Datamanager!
La comunicazione esterna (Fronius Solar Net) avviene nell'inverter attraverso la scatola di
comunicazione dati. La scatola di comunicazione dati comprende due interfacce RS 422
come ingresso e uscita. Il collegamento avviene per mezzo di spine RJ45.
IMPORTANTE! Dato che Fronius Datamanager funge da Datalogger, nell'anello della Fro-
nius Solar Net non devono esservi altri Datalogger.
Per ogni anello della Fronius Solar Net deve esservi un solo Fronius Datamanager!
Fronius Symo 3-10 kW: smontare tutti gli altri Fronius Datamanager e chiudere lo slot per
schede opzionali libero con la copertura cieca (42,0405,2020) opzionale disponibile pres-
so Fronius, oppure utilizzare un inverter non dotato di Fronius Datamanager (versione li-
ght).
Fronius Symo 10-20 kW, Fronius Eco: smontare tutti gli altri Fronius Datamanager e chiu-
dere lo slot per schede opzionali libero sostituendo la copertura (codice articolo
42,0405,2094), oppure utilizzare un inverter non dotato di Fronius Datamanager (versione
light).
Descrizione
dell'interfaccia di
corrente multifun-
zione All'interfaccia di corrente multifunzione è possibile collegare diverse varianti di configura-
zione circuitale. Queste però non possono essere utilizzate contemporaneamente. Se, ad
esempio, all'interfaccia di corrente multifunzione è stato collegato un contatore S0, non è
possibile collegare alcun contatto di segnale per la protezione contro le sovratensioni (e
viceversa).
Pin 1 = ingresso di misurazione: max. 20 mA, resistore di precisione 100 Ohm (carico)
Pin 2 = corrente di corto circuito max. 15 mA, tensione di funzionamento a vuoto max. 16
V CC o GND
= Spinotto terminale
1 2 3
IN
OUT
°C
W/m²
m/s
IN OUT IN OUT
Sensor Box
WLAN
* Fronius Datamanager
*
IN OUT
