18

19

ISC - Istruzioni di montaggio per parti di macchina.

macchina in caso di raggiungimento di temperature critiche. Ciò potrà effettuarsi

ad esempio con l‘impiego di termometri a resistenza oppure con termocoppie.
La camera di tenuta deve essere disaerata accuratamente prima della messa in

servizio.

7.6 Osservare l’avviamento. Se la tenuta si surriscalda o stride, controllare il sistema

di flusso della tenuta. Non far funzionare assolutamente la macchina se la tenuta si

surriscalda o stride.

8. flussaggio tenuta doppia e raccomandazioni di funzionamento

8.1 I fori di flussaggio a e b della flangia sono i fori di entrata e uscita del fluido

barriera. Consultare la figura 8 per determinare quali fori utilizzare come entrata e

uscita.

Nel collegamento della tubatura di circolazione si deve fare attenzione ad

effettuare lo scarico forzato dell‘aria della camera di tenuta. Se nella camera di

tenuta rimangono bolle di gas o di aria, all‘avviamento della macchina ed a causa

della rotazione tali gas possono raccogliersi intorno ai diametri esterni della

fessura di tenuta. Ciò provoca per un certo tempo un funzionamento a secco

nella fessura di tenuta ed un danneggiamento della superficie di scorrimento.

8. Per il funzionamento tenute doppie pressurizzate (tenute doppie), prevedere un

fluido barriera compatibile e pulito al foro di ingresso, ad una pressione superio-

re di almeno 5 psi (170 kPa) rispetto alla pressione della camera della tenuta

(vedi figura 9).
La pressione del fluido barriera non deve superare la pressione massima racco-

mandata. Flowserve può fornire ulteriori informazioni sulla quantità di flusso del

fluido barriera in base alla dimensione della tenuta, alla temperatura del prodotto,

alle caratteristiche del fluido di barriera e alla velocità

dell’albero.

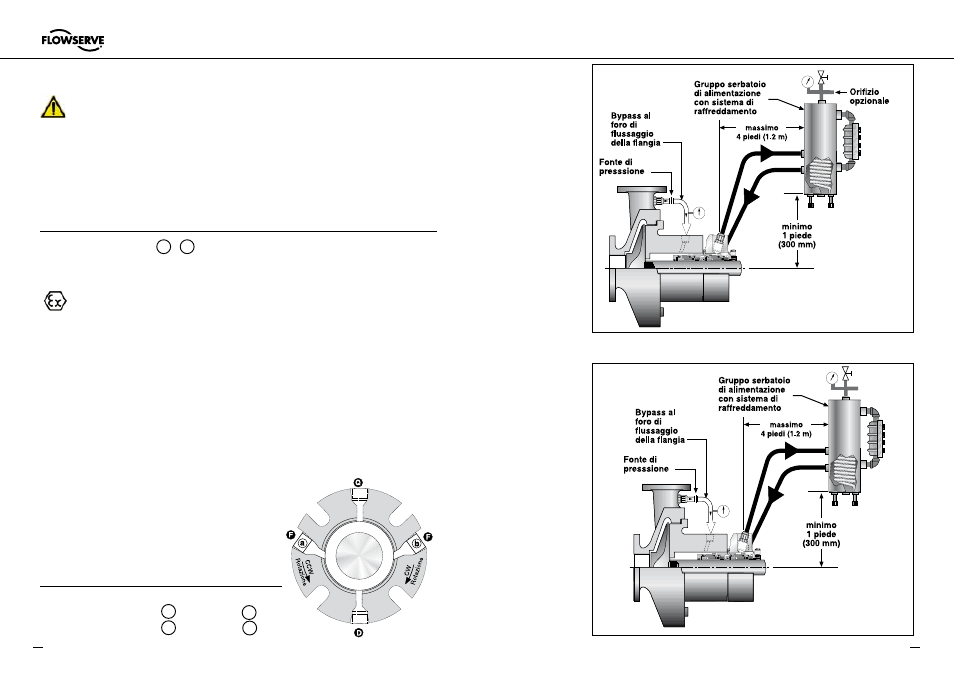

Figura

8

Rotazione dell’albero dal lato esterno flangia

Entrata

Uscita

Senso orario

apertura b

apertura a

Senso antiorario apertura a

apertura b

Figura 10.
Tenute ISC
tandem con
serbatoio di
alimentazione

Figura 9.
Tenute ISC
doppie con
serbatoio di
alimentazione
