41

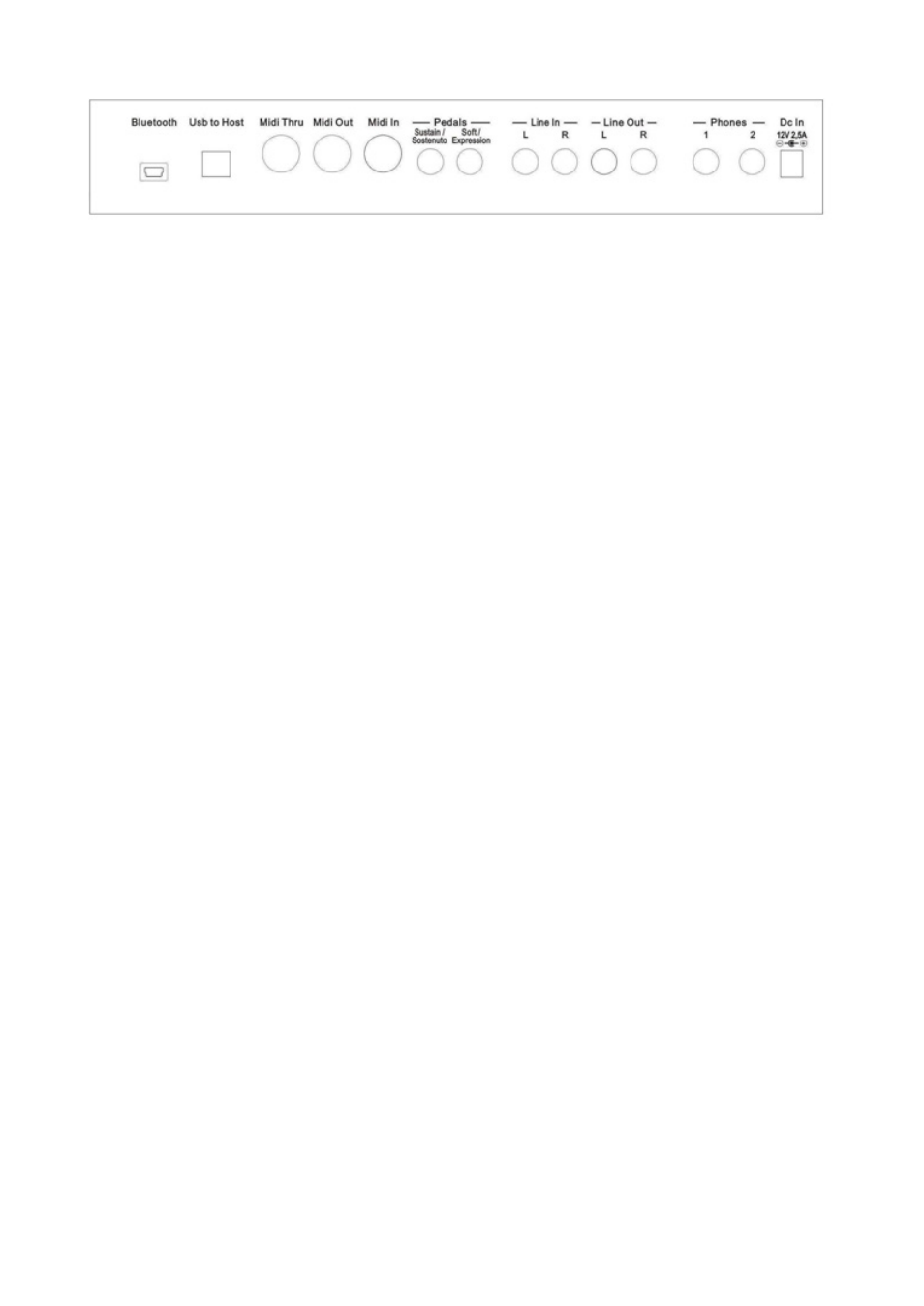

CONNESSIONI
BLUETOOTH
Questa è la presa in cui inserire l'unità di ricezione Bluetooth che consente di collegare un'unità di
trasmissione Bluetooth (smartphone, tablet, ecc) con il sistema audio dello strumento.
USB HOST
È possibile collegare lo strumento ad un computer mediante la porta USB situata sul pannello
posteriore dello strumento e controllare i parametri MIDI.
CONNESSIONI MIDI
Il MIDI IN riceve i dati MIDI da un dispositivo MIDI esterno che può essere utilizzato per
controllare lo strumento. Il Midi THRU ritrasmette qualsiasi dato dal Midi IN direttamente ad altri
dispositivi MIDI. Il connettore MIDI OUT trasmette i dati MIDI generati dallo strumento ad altri
dispositivi MIDI.
PEDALI
Queste due prese jack sono utilizzate per collegare i pedali disponibili con lo strumento. Queste
prese si possono utilizzare per i tre pedali del pianoforte e in alternativa anche per un pedale
volume.
STAGE STUDIO - è dotato di un pedale sustain di serie. Collegate il suo jack alla presa Pedal Input
Sustain/Sostenuto per ottenere l'effetto Sustain quando il pedale viene utilizzato.
CDP 101 – è dotato di una serie completa di 3 pedali. Inserire il jack mono del pedale nella presa
Soft/Expression e il jack stereo del pedale nella presa Sustain/Sostenuto.
NOTA - Lo STAGE STUDIO può anche usare un pedale a 3 leve (opzionale).
Stessa connessione come in CDP 101.
VOLUME PEDALE - Collegare il pedale volume nella presa jack Soft/Expression (configurare lo strumento).
PRESA - LINE IN
Ci sono due ingressi (Left e Right) e sono utilizzati per inviare il segnale audio di uno strumento
esterno all'amplificatore interno.
PRESA – LINE OUT
Ci sono due uscite (Left e Right) e vengono utilizzate per inviare il segnale audio ad un apparecchio
amplificatore esterno (console mixer o registratore). Per collegare lo strumento in stereo ad un
sistema di amplificazione esterno collegare entrambe le uscite, Left e Right.
CUFFIA
Possono essere collegate due cuffie audio. Esse scollegheranno il sistema di altoparlanti e
permetteranno di suonare senza disturbare gli altri e senza essere disturbati dai rumori esterni.
PRESA di CORRENTE – DC IN
Questo è il collegamento dell'alimentazione. Collegare l'adattatore a questa presa per alimentare lo
strumento. Usare solo l’adattatore originale.
