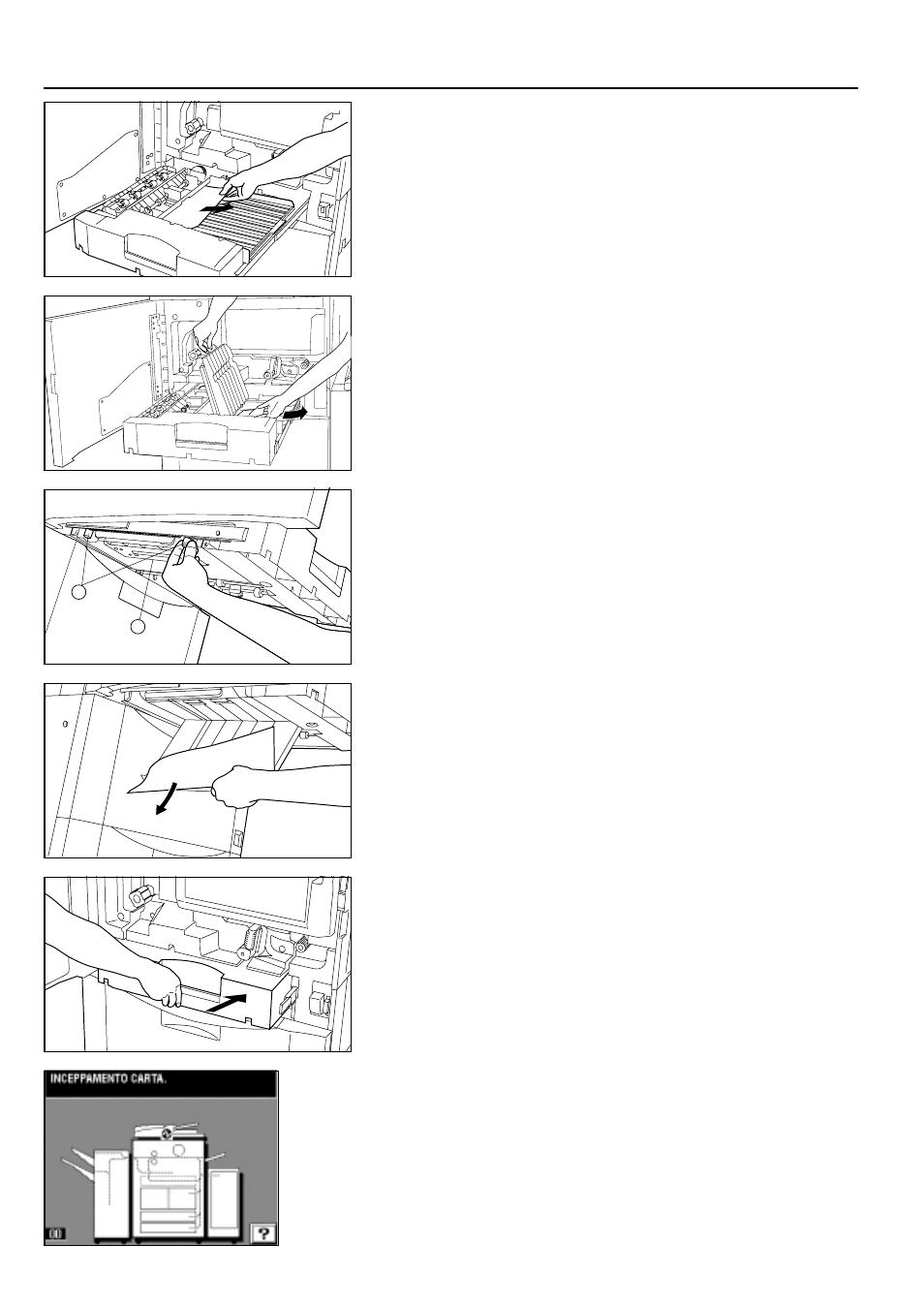

Capitolo 10 INDIVIDUAZIONE DEI GUASTI
b
a
;
;
10-11
7. Svitare le due viti del coperchio capovolgimento carta a situate sul lato sinistro
dell’unità duplex. Il coperchio b si apre verso il basso.
4. Se la carta inceppata è nella sezione di rialimentazione, rimuoverla.
5. Se non è nella sezione di rialimentazione, sollevare il coperchio dell’unità duplex.
6. Se la carta inceppata è sotto il coperchio dell’unità duplex, rimuoverla.
Chiudere il coperchio dell’unità duplex e andare al passo 9.
* Se la carta inceppata non è ancora visibile, potrebbe trovarsi sotto il coperchio di
capovolgimento della carta. In questo caso, andare al passo successivo.
8. Togliere la carta inceppata senza strapparla. Chiudere il coperchio capovolgimento
carta e riavvitare le due viti per fissarlo.
* Se per caso la carta si strappa, togliere tutti i pezzi strappati dall’interno della
fotocopiatrice.
9. Spingere fino in fondo l’unità duplex dentro la fotocopiatrice, nella sua posizione
originale.
10. Chiudere il pannello frontale.
5 5 5 5 5 Inceppamento nel DF
Se sul display messaggi appare “INCEPPAMENTO CARTA.” e sul quadro a sfioramento
appare la spia d’indicazione dell’inceppamento mostrata nell’illustrazione, nel DF si è
inceppato un originale.
