MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
RIVESTIMENTO SCENARIO pag. 9
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ Group S.p.A.
Riproduzione vietata
3.3. PREDISPOSIZIONI ALLACCIAMENTO TV E PERIFERICHE
Prima di montare rivestimento Scenario effettuare le predisposizioni all’impianto
casalingo per far funzionare tutte le periferiche che si desidera utilizzare.
MCZ NON RISPONDE PER DANNI DOVUTI A COLLEGAMENTI ERRATI O REALIZZATI DA
PERSONALE NON QUALIFICATO.
La TV in dotazione, è predisposta al collegamento di varie periferiche tramite il cablaggio in dotazione, già
montato nel telaio del rivestimento, che bisogna connettere al retro della TV LOEWE e all’impianto di casa.
I terminali con la lettera “A” devono essere cablati alla TV LOEWE, i terminali con la lettera “B” sono cablati al
cassetto, i terminali con la lettera “C” sono da cablare all’impianto di casa. Nella tabella sottostante è riportato
l’elenco dei terminali che andranno cablati.
POS. TERMINALE POS. TERMINALE
1A Spinotto ripetitore IR maschio 1B Spinotto ripetitore IR femmina
2A RCA bianco/rosso maschio 2C RCA bianco/rosso maschio
3A Connettore tripolare Schuko 3B Spina Schuko
4A HDMI 1 maschio 4B HDMI 1 maschio
5A HDMI 2 maschio 5B HDMI 2 maschio
6A VGA maschio 5B VGA femmina
7A USB maschio 7B USB femmina
8A Antenna TV maschio 8B Antenna TV maschio
9C Telefono 9B Telefono
10C Antenna TV maschio 10B Antenna TV femmina
11C Antenna SAT 11B Antenna SAT
12A Antenna SAT 12B Antenna SAT + connettore maschio
Con questo cablaggio è possibile collegare alla TV:
-decoder satellitare (predisposizione per antenna satellitare e cavo telefono per Pay TV),
-lettori DVD (collegamento alla TV tramite tecnologia HDMI),
-chiavette USB, fotocamere, videocamere, lettori MP3 (collegamento tramite porta USB),
-dolby sorround, home theater (predisposizione con attacchi RCA),
-personal computer (la TV può diventare un monitor per il PC tramite cavo VGA).

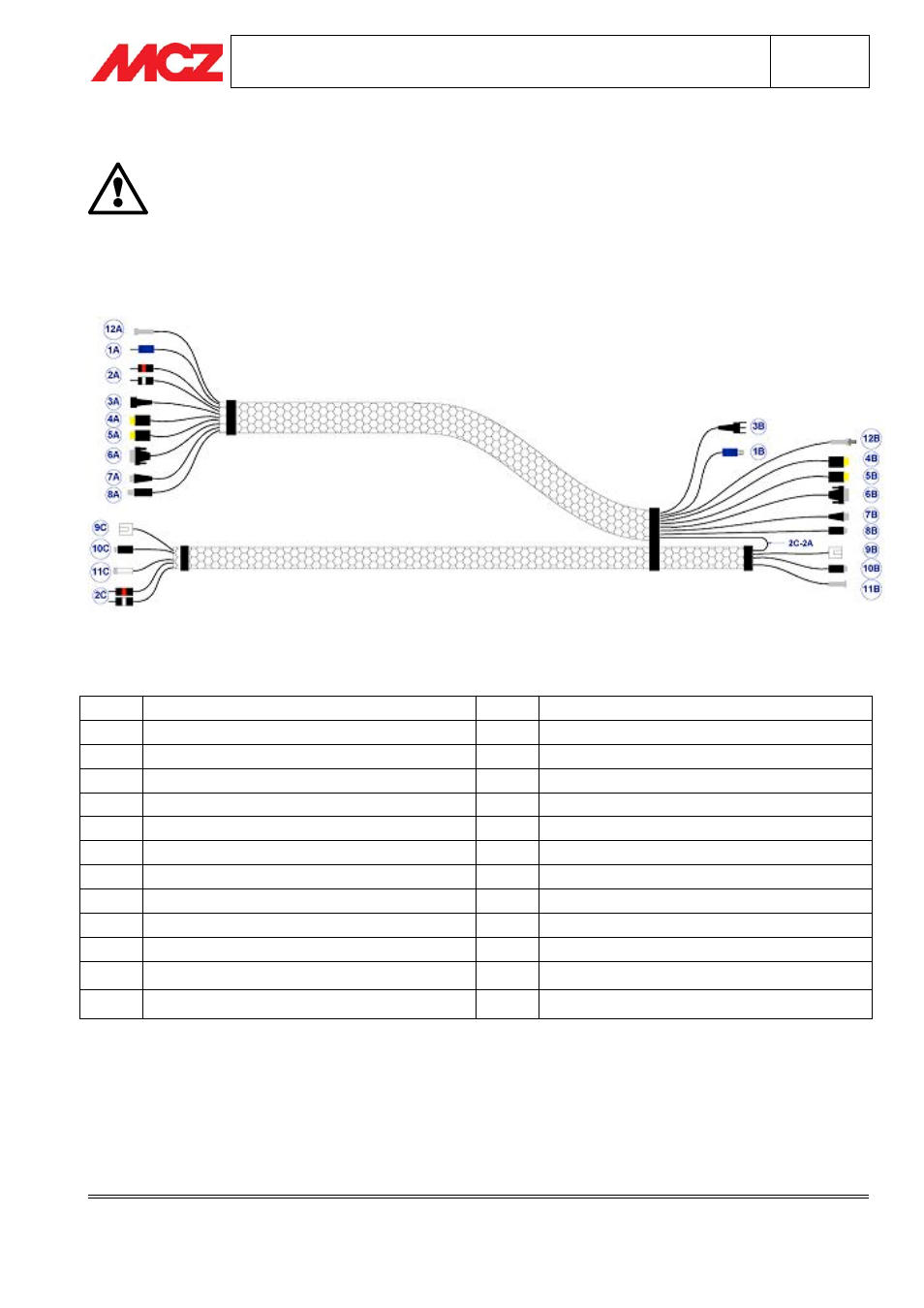

Schema cablaggio in dotazione
