MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
RIVESTIMENTO SCENARIO pag. 14
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ Group S.p.A.
Riproduzione vietata
3 4

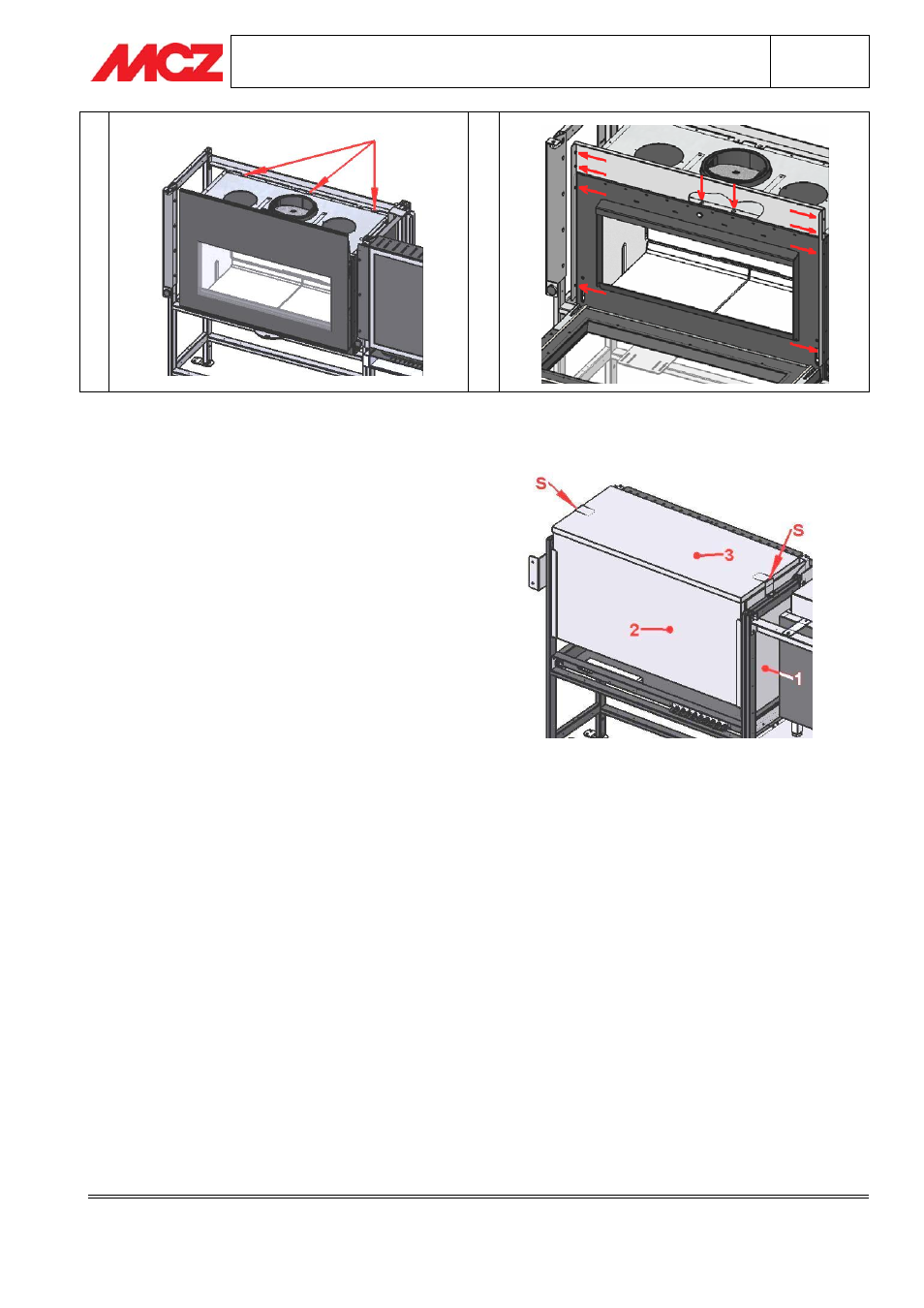

3.6. MONTAGGIO PANNELLI ISOLANTI
Prendere i pannelli isolanti dall’apposito imballo e montarli
nel telaio del rivestimento dentro le sedi, seguendo la
sequenza dell’immagine a lato. Per montare il pannello n°3
allentare le viti di fissaggio delle due staffe (S) che si
trovano nella parte alta del telaio, inserire il pannello e poi
riboccare le viti.
DIMENSIONI PANNELLI ISOLANTI:
1- 400mm x 560mm x 25mm
2- 945mm x 495mm x 25mm
3- 400mm x 950mm x 25mm
