MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
RIVESTIMENTO SCENARIO pag. 15
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ Group S.p.A.
Riproduzione vietata

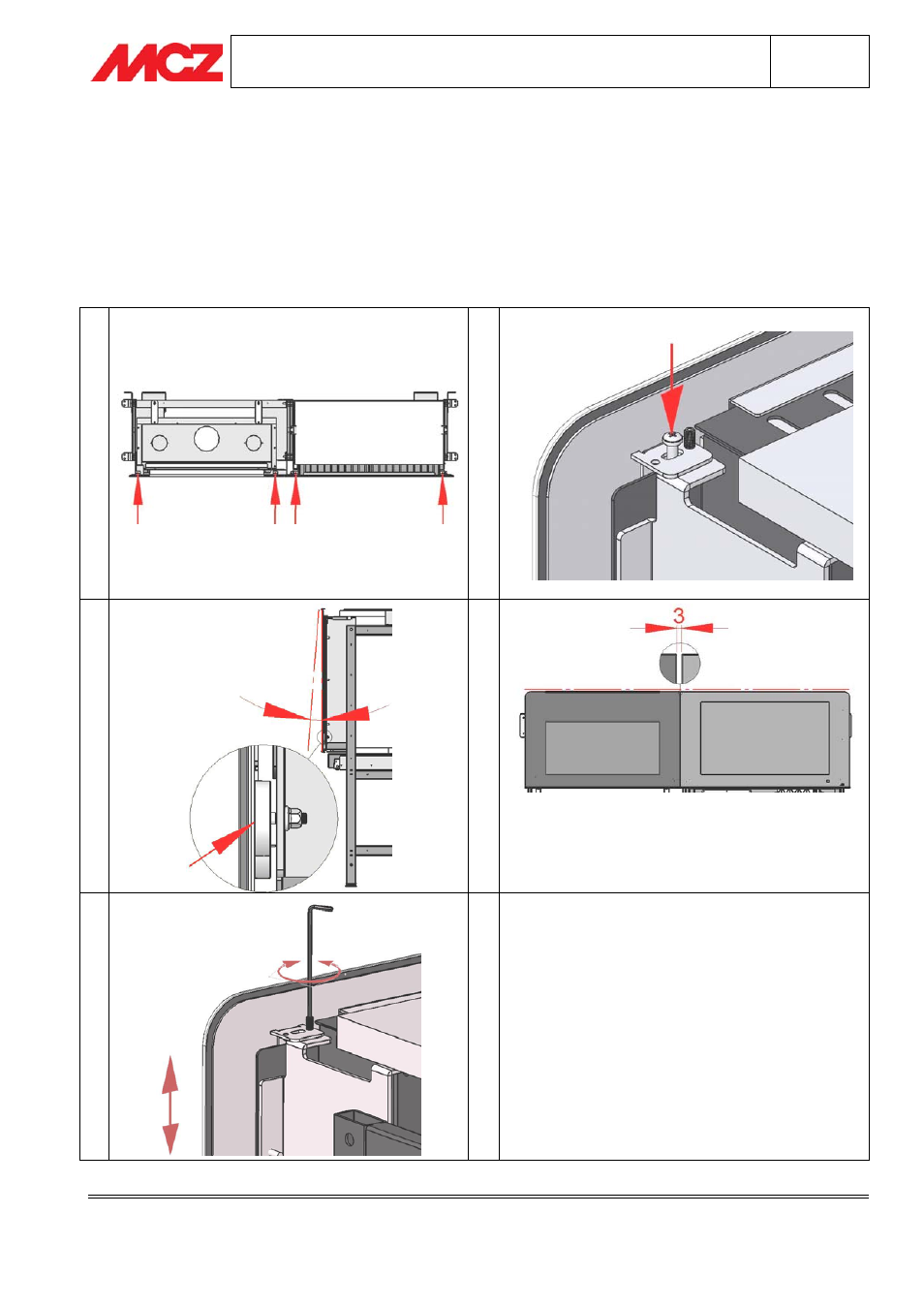

3.7. ALLINEAMENTO VETRI SCENARIO GAS
Prendere il vetro estetico della televisione (quello con il logo serigrafato) e il vetro del camino dall’apposito
imballo. Appoggiare le staffe dei supporti vetro sulle linguette del telaio (figura 1). Avvitare non a fondo le viti in
dotazione bloccando provvisoriamente i vetri (figura 2). Regolare la perpendicolarità dei vetri attraverso i magneti
posti sulla parte bassa dei supporti (figura 3). Verificare che la distanza tra i due vetri sia di 3mm (figura 4) e
regolare l’allineamento orizzontale attraverso le viti stei montate sulle staffe dei supporti vetro (figura 5 ).
1 2
3 4
5
GAS TV
