MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
RIVESTIMENTO SCENARIO pag. 16
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ Group S.p.A.
Riproduzione vietata

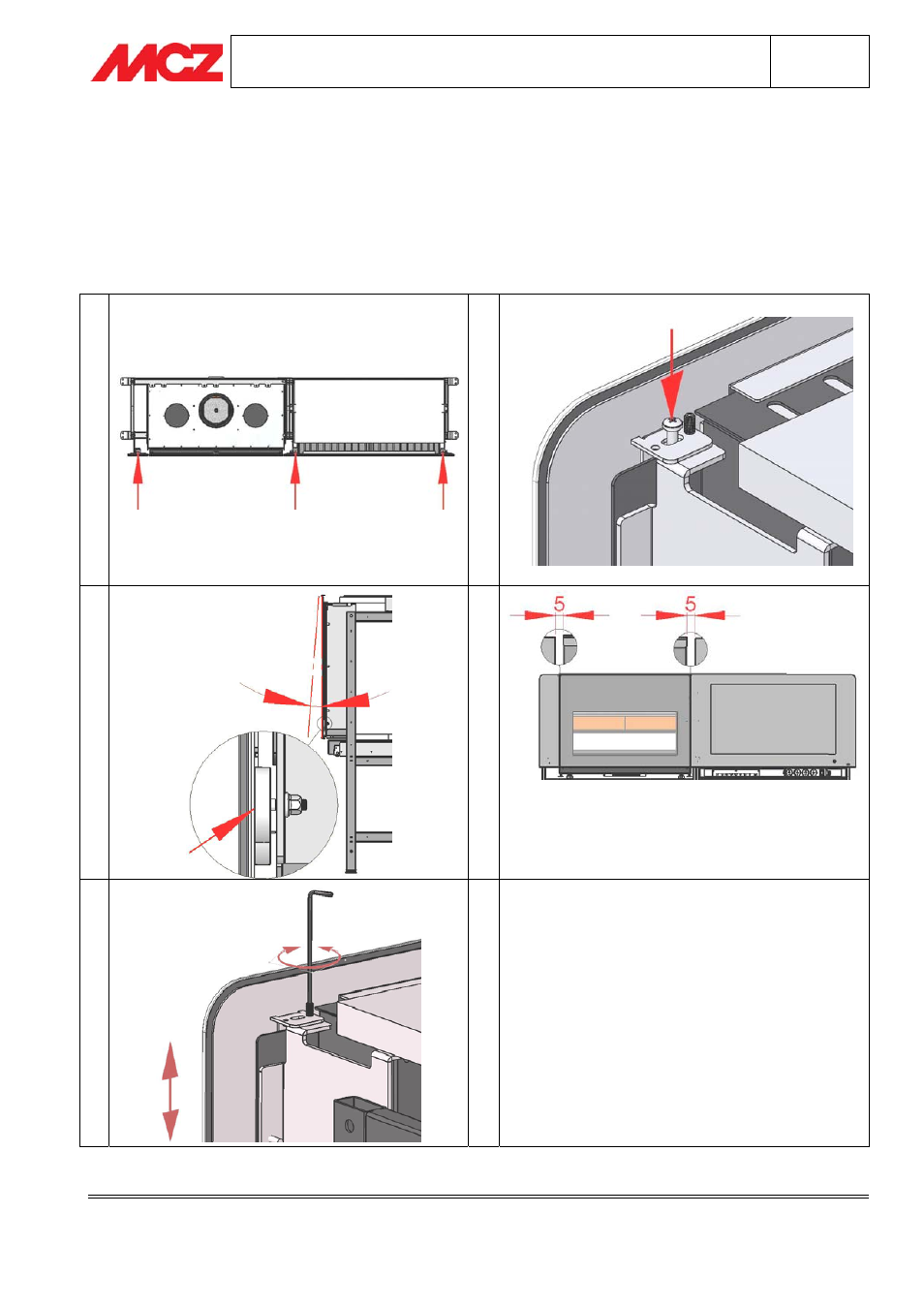

3.8. ALLINEAMENTO VETRI SCENARIO WOOD
Prendere il vetro estetico della televisione (quello con il logo serigrafato) e il vetro di tamponazione del
termocamino dall’apposito imballo. Appoggiare le staffe dei supporti vetro sulle linguette del telaio (figura 1),
avvitare non a fondo le viti in dotazione bloccando provvisoriamente i vetri (figura 2). Regolare la
perpendicolarità dei vetri attraverso i magneti posti sulla parte bassa dei supporti (figura 3). Verificare che la
distanza dei due vetri con quello del camino sia di 5mm (figura 4) e regolare l’allineamento orizzontale tramite le
viti stei montate sulle staffe dei supporti vetro (figura 5).
1 2
3 4
5
WOOD TV
