MANUALE D’INSTALLAZIONE E UTILIZZO
Capitolo 3
RIVESTIMENTO SCENARIO
pag.
19
Capitolo 3
Servizio tecnico - Diritti riservati ad MCZ Group S.p.A.
Riproduzione vietata

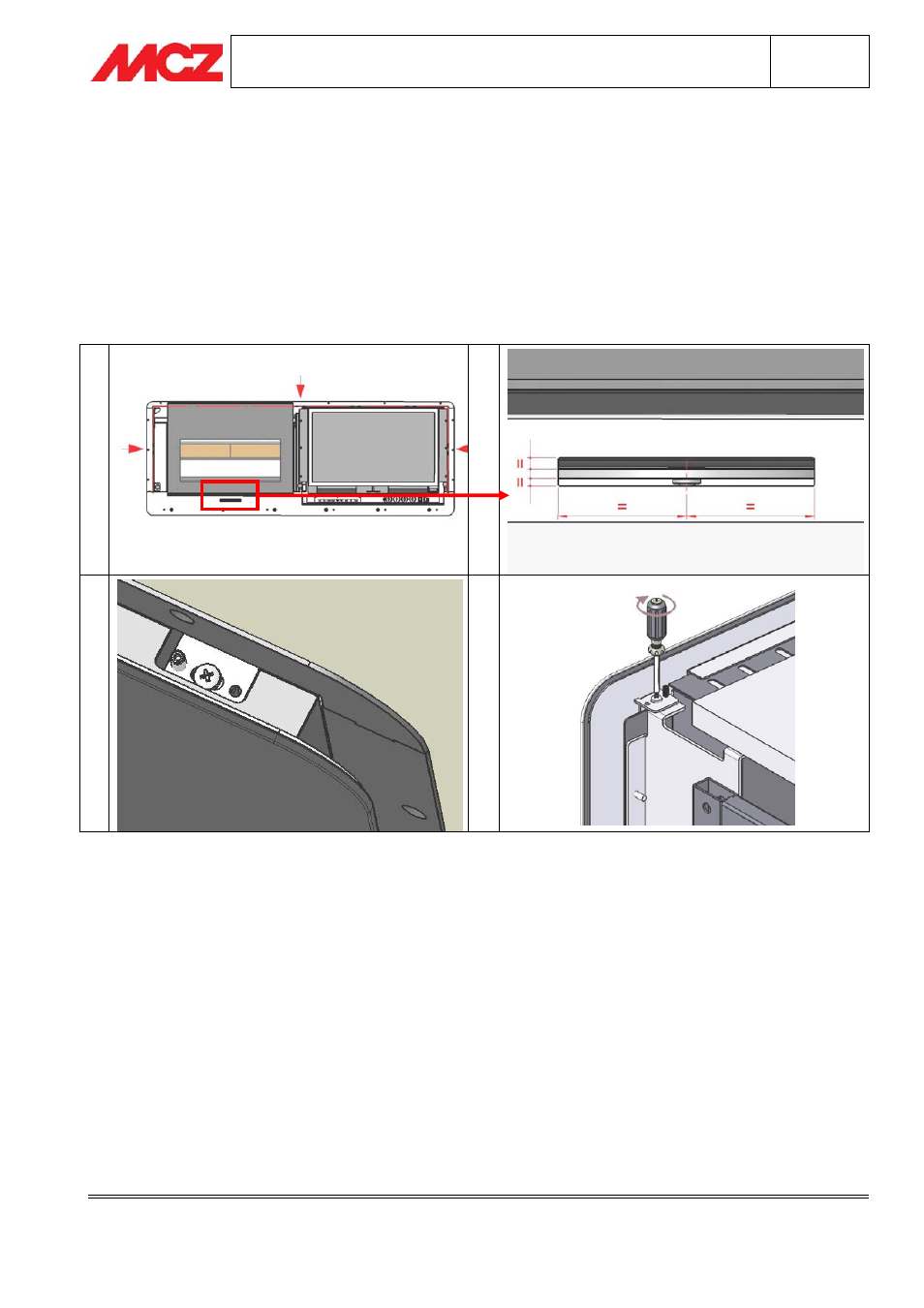

3.11. MONTAGGIO CORNICE WOOD
Togliere i vetri estetici senza spostare le regolazioni effettuate al capitolo 3.7 e posizionarli in un luogo sicuro.
Montare la cornice in modo che il foro rettangolare sia centrato con il registro del termocamino (figura 1 – 2).
Mettere a bolla la cornice e verificare che il cassetto si apra senza interferenze. Bloccare la cornice con le
apposite viti da cartongesso in dotazione. Rimontare i vetri utilizzando le apposite aperture sul lato superiore
della cornice (figura 3) per effettuare una regolazione definitiva e bloccare il vetro con le viti di sicurezza (figura
4).
1
2
3
4
WOOD TV
