3.9. MONTAGGIO RIVESTIMENTO IN CARTONGESSO

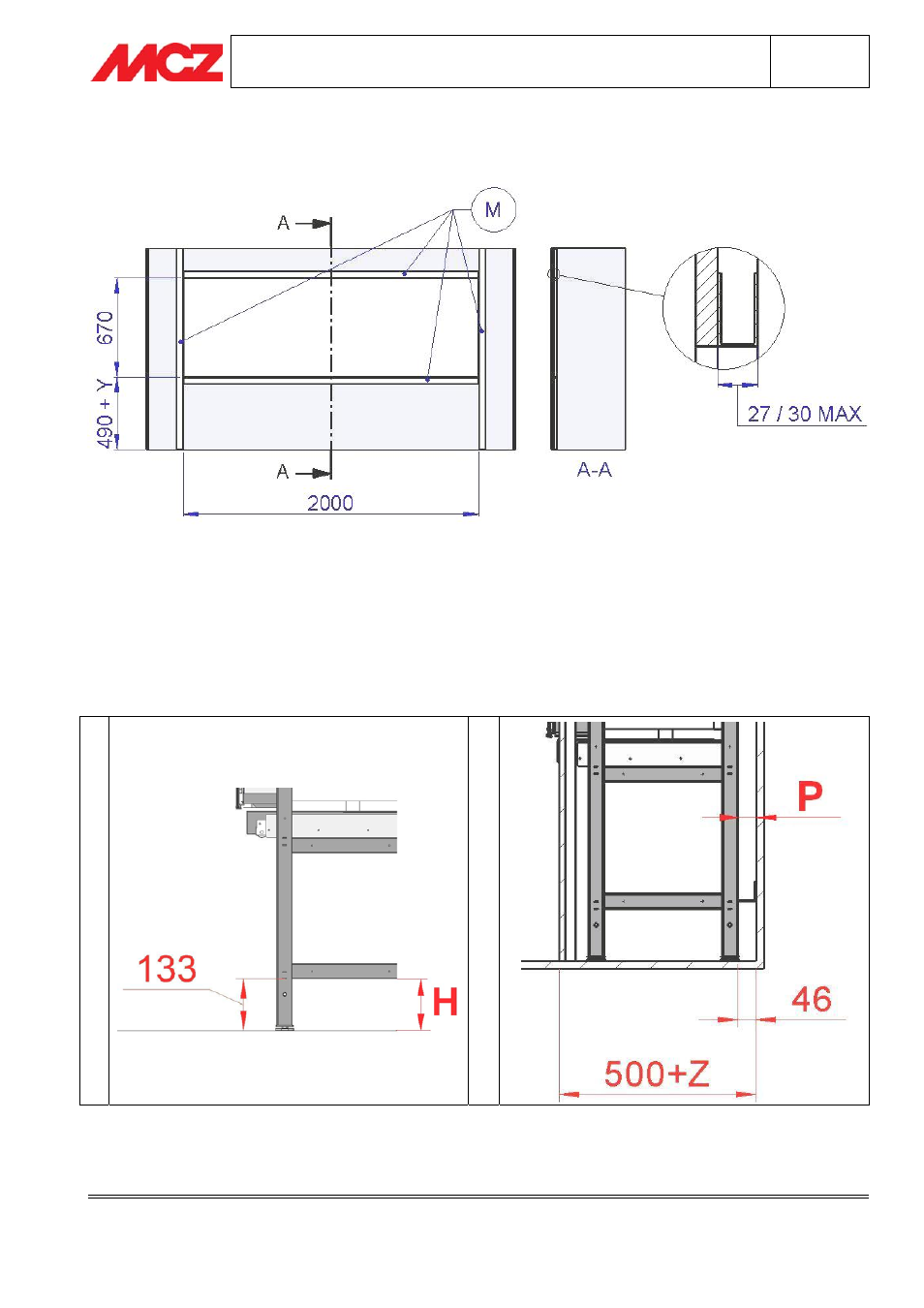

DIMENSIONE FORO CARTONGESSO (2000mm x 670mm):
Y= H – 133 -> H = misura rilevata dal pavimento alla parte bassa della traversa del telaio (figura A)
-> 133 = misura minima (con piedini totalmente avvitati)
Z= P – 46 -> P = misura rilevata dalla parete esistente al montante posteriore del telaio (figura B)
-> 46 = misura minima comandata dalle staffe di fissaggio a parete
Con le formule riportate sopra calcoliamo l’altezza del foro della parete in cartongesso dal pavimento e la
distanza della parete dal muro originale. Per rinforzare il foro sulla parete utilizzare montanti (M)con massimo
30mm di profondità.
A B
