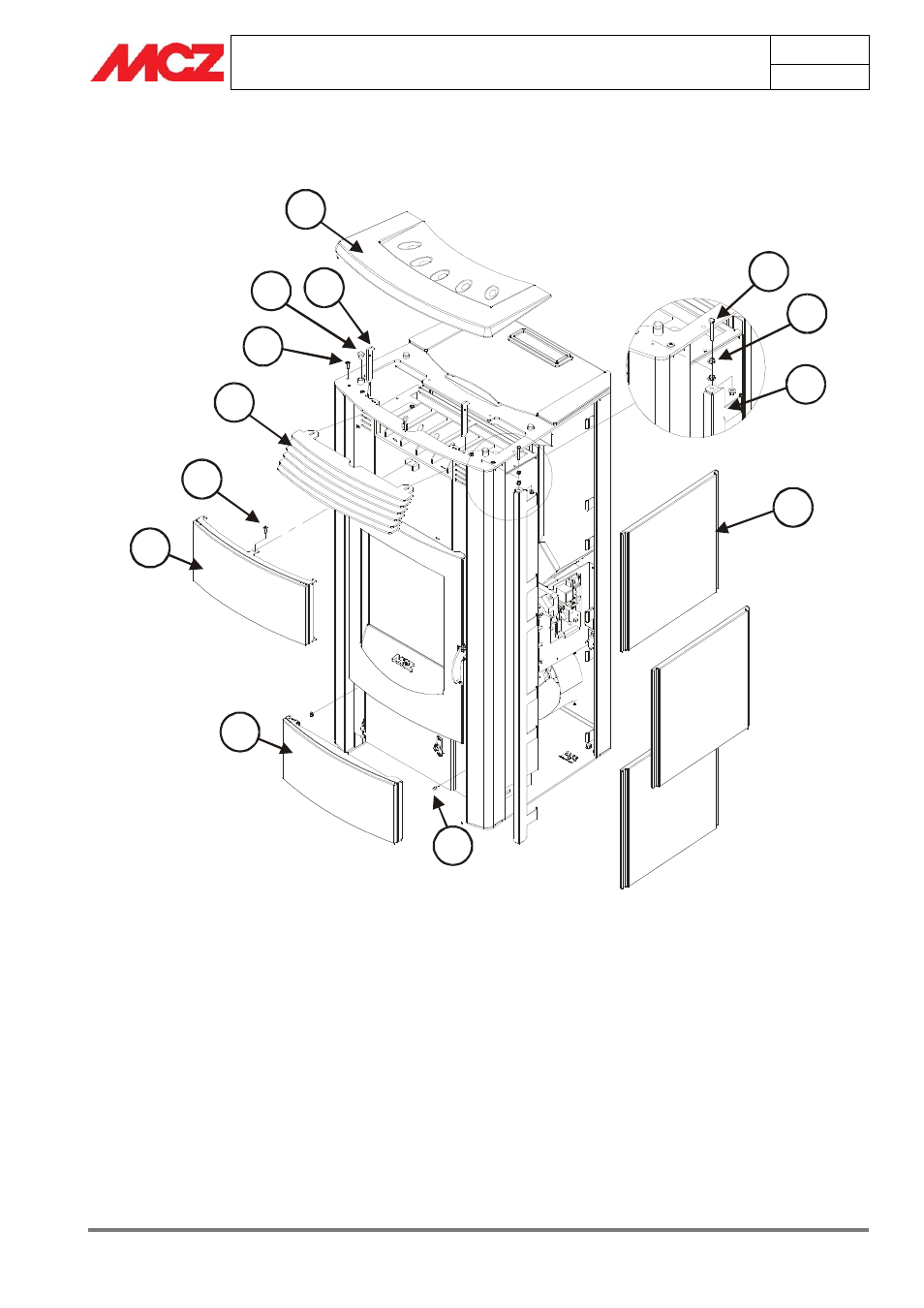

7.3.7. Rivestimenti in ceramica NOVA AIR e MULTIAIR
1
2
5
4
4
9
8 7
6
10
3
11
12
1. Perno blocco portina
2. Pannello frontale inferiore in maiolica POLAR
3. Dado di fissaggio del perno staffa
4. Vite di fissaggio
5. Pannello frontale superiore in maiolica POLAR
6. Griglia uscita aria calda
7. Gommino paracolpi
8. Perno fissaggio griglia frontale
9. Top in ceramica POLAR
10. Perno staffa di fissaggio ceramiche laterali
11. Staffa di fissaggio ceramiche laterali
12. Ceramiche laterali POLAR
