STUFE A PELLET Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
23
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
K
L
H
G

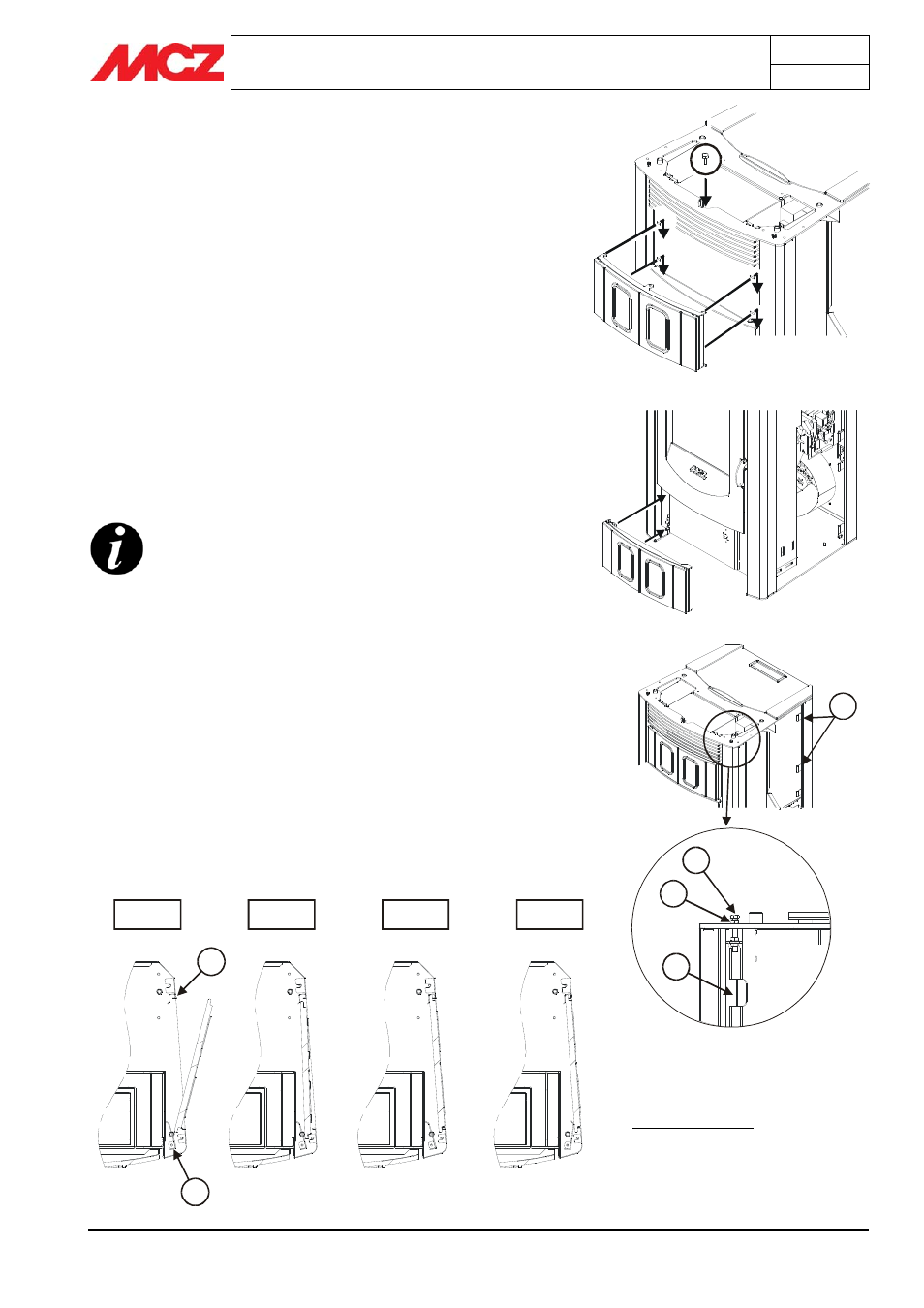

3.4. MONTAGGIO DEL RIVESTIMENTO IN
CERAMICA PER POLAR E NOVA
3.4.1. Montaggio del pannello superiore
Prendere il pannello ed inserirlo facendo in modo che gli agganci laterali
si inseriscano nelle fessure posizionate nella parte alta del telaio. Ad
inserimento avvenuto, spingere verso il basso e bloccare il tutto
mediante la vite autofilettante fornita in dotazione. Figura 7
3.4.2. Montaggio del pannello inferiore
Togliere i due dadi premontati nella parte inferiore del telaio a lato della
porta vano cenere. Prendere il pannello inferiore, aprire la cerniera e
montarla usufruendo delle due viti lasciate precedentemente libere dai
dadi. Controllare l’allineamento del pannello e serrare i dadi. Figura 8
3.4.3. Montaggio delle piastrelle laterali
IL MONTAGGIO DELLE PIASTRELLE DEVE INIZIARE
SEMPRE PARTENDO DAL BASSO.
1. Ruotare la vite K in modo da portare l’asta H a contatto con la
struttura. Inserire la piastrella prima dalla parte dell’asta H e
successivamente infilare la parte opposta nell’apposita sede
ricavata negli agganci fissi G. Figura 10 - fase 1
2. Ruotare la piastrella verso l’esterno della stufa in modo che il
bordo anteriore rimasto libero vada ad appoggiare sul
montante. Figura 10 - fase 2
3. Ripetere i punti 1-2-3 per tutte le piastrelle del fianco. Figura 10
- fase 3
4. Ruotare la vite K in modo che l’asta H collegata spinga le
piastrelle verso il montante. Servendosi di una ulteriore chiave,
serrare il dado L per bloccare permanentemente il sistema.
Figura 10 - fase 4
5. Ripetere le operazioni descritte sull’altro fianco.
Fase 1 Fase 2 Fase 3 Fase 4
H
G
Legenda Figura 9 e 10
G - Agganci fissi posteriori
H - Asta di bloccaggio anteriore
L - Dato di bloccaggio
K - Vite di bloccaggio
Figura 7 – Montaggio pannello frontale superiore
Figura 8 – Montaggio pannello frontale inferiore
Figura 9 – Vista di fianco del sistema di
fissaggio ceramiche laterali
Figura 10 – Vista dall’alto del sistema di
fissaggio ceramiche laterali
