STUFE A PELLET Capitolo 7
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
56
Parti di ricambio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

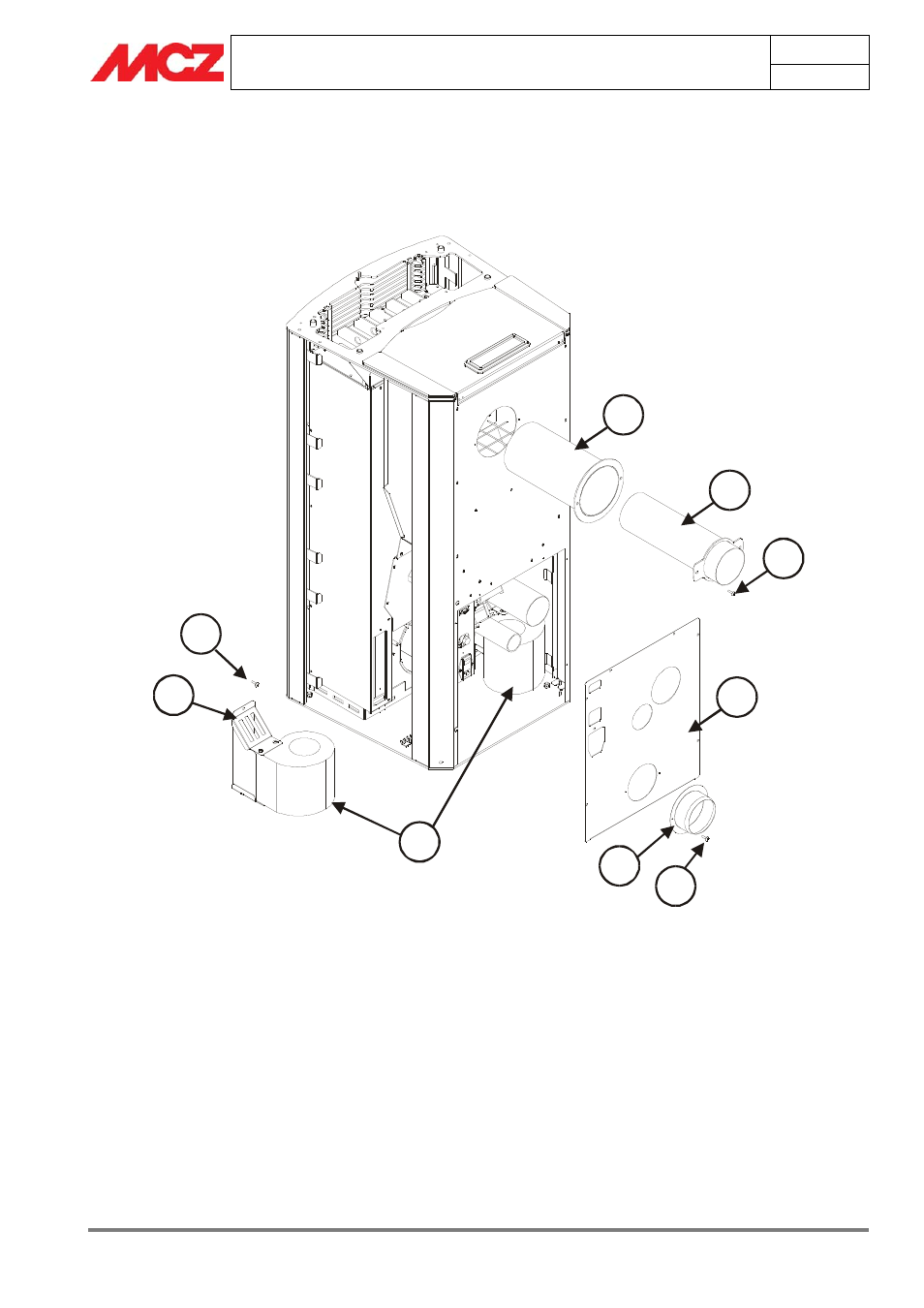

7.3.5. Gruppo scambiatore aria calda POLAR e NOVA Modello MULTIAIR
3
8
1
4
5
7
6
9
2
1. Griglia sfiato
2. Vite di fissaggio griglia
3. Ventilatori scambiatori aria calda
4. Tubazione protezione tubo uscita aria calda
5. Tubo uscita aria calda
6. Vite di fissaggio
7. Schiena posteriore in acciaio
8. Flangia presa aria
9. Vite di fissaggio
