SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione STP20TLHE-IA-IIT122222 53

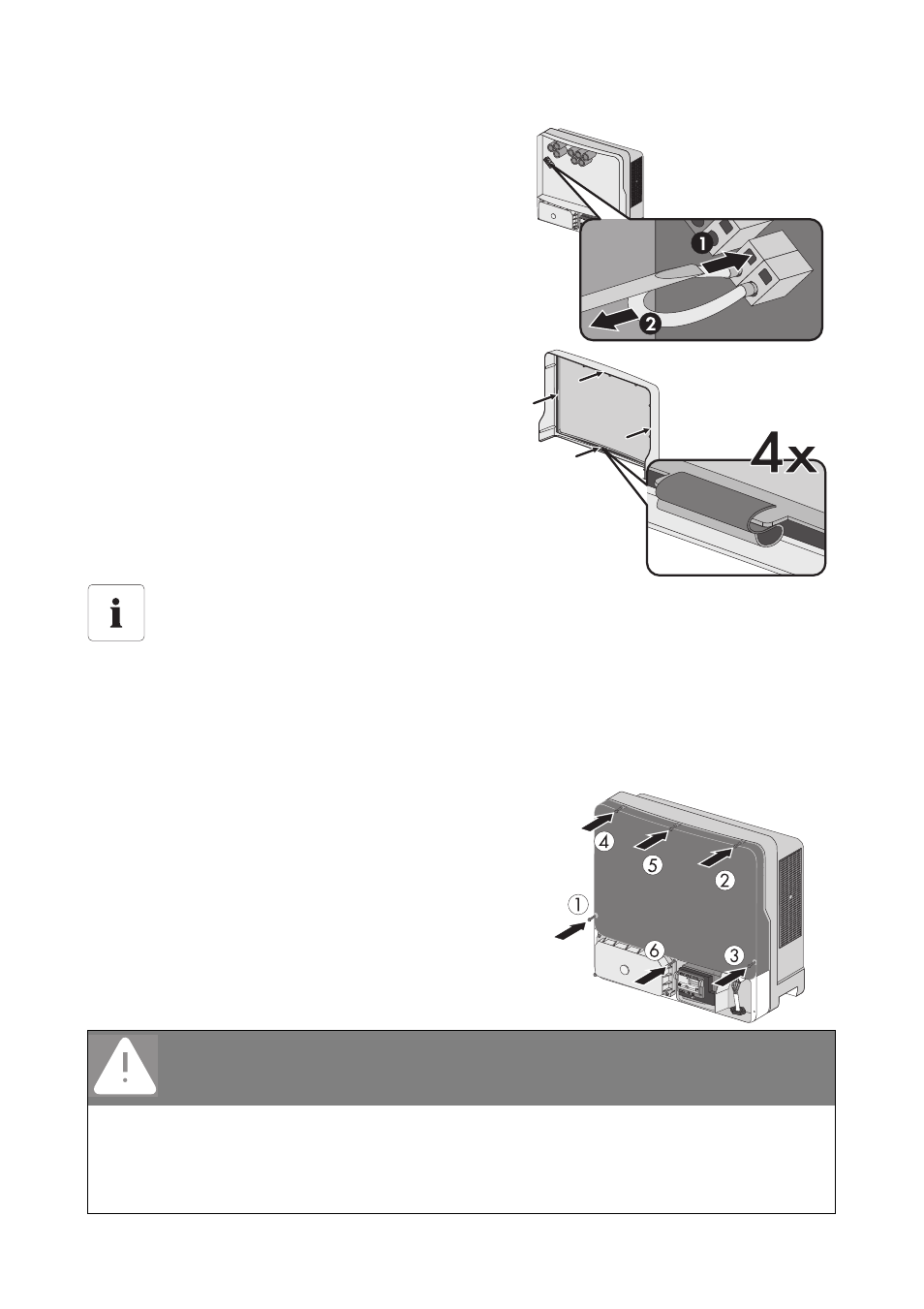

– Per attivare la protezione dalla corrente inversa,
estrarre le due estremità del cavo per
collegamento ponte dai morsetti gialli una dopo
l'altra. A tal fine, inserire un cacciavite
(larghezza punta: 3,5 mm) nell'apertura
rettangolare del morsetto ed estrarre l'estremità
del cavo.
5. Per STP 15000TLHE-10 / STP 20000TLHE-10:
Accertarsi che tutte le 4 guarnizioni CEM del
coperchio superiore dell'involucro siano presenti e
correttamente in posizione. L'intreccio metallico
delle guarnizioni CEM deve essere rivolto verso
l'esterno.
6. Pre-avvitare e dunque serrare il coperchio
superiore con tutte le viti e le relative rondelle di
sicurezza nella sequenza raffigurata a sinistra
(coppia: 6,0 Nm). I denti delle rondelle di
sicurezza devono essere rivolti verso il coperchio
dell'involucro.
Nella fornitura dell'inverter sono comprese una vite
e una rondella di sicurezza di ricambio.
Guarnizioni CEM
Guarnizioni CEM sono disponibili esclusivamente in inverter del tipo STP 15000TLHE-10 /
STP 20000TLHE-10.
Senza le guarnizioni CEM, STP 15000TLHE-10 / STP 20000TLHE-10 non rispettano più
i requisiti previsti dalla direttiva CEM (direttiva sulla compatibilità elettromagnetica di un
apparecchio) e perde l'omologazione.
• In caso di mancanza di una o più guarnizioni CEM, contattare il Servizio di
assistenza tecnica SMA.
PERICOLO
Pericolo di morte a causa del coperchio dell'involucro sotto tensione!
Mediante le rondelle di sicurezza dentate viene assicurata la messa a terra del coperchio
dell'involucro.
• I denti delle rondelle di sicurezza di tutte le 6 viti devono essere rivolti verso il
coperchio dell'involucro.
