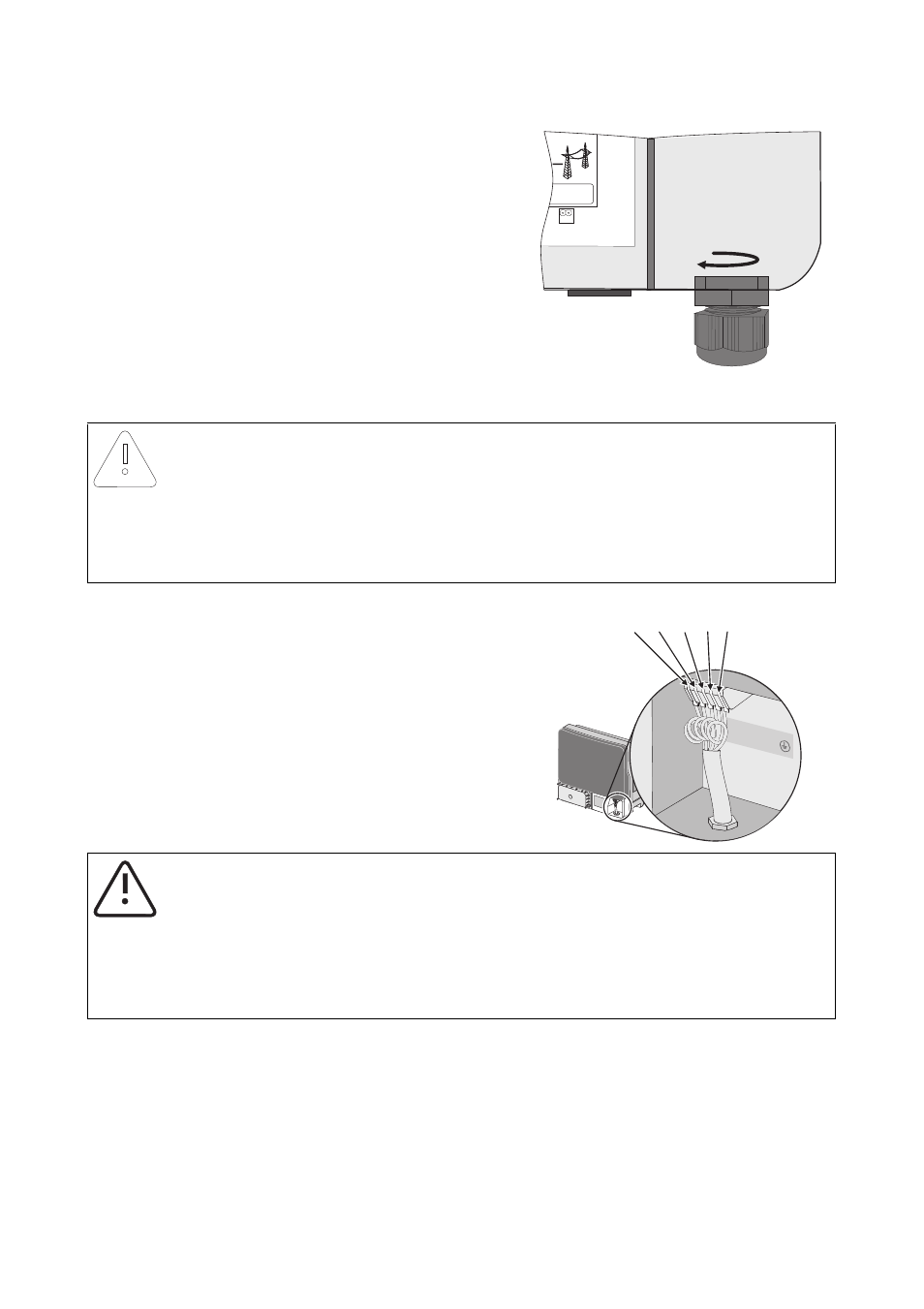

7. Inserire dall'esterno il pressacavo CA nell'apertura
dell'involucro e avvitarlo dall'interno con il dado di
bloccaggio.
8. Infilare il cavo.
9. Sollevare tutti e 5 i morsetti del morsetto CA fino a fine corsa.
10. Collegare L1, L2, L3, N e il conduttore di
protezione (PE) secondo la marcatura sul morsetto
CA.
– Il filo PE deve essere 5 mm più lungo dei fili
L ed N!
– Attenzione a non invertire L e N!
– Il senso di rotazione di L1, L2 e L3 non è
importante.
11. Chiudere nuovamente tutti i morsetti del morsetto CA prima che scattino in posizione.
AVVISO
Pericolo di incendio in caso di collegamento di 2 conduttori!
Il collegamento di 2 conduttori per morsetto comporta il pericolo di surriscaldamento e
incendio in seguito a cattivo contatto elettrico.
• Collegare massimo 1 conduttore per morsetto.
ATTENZIONE
Rischio di schiacciamento per chiusura a scatto dei morsetti!
I morsetti si chiudono di scatto molto rapidamente e con forza.
• Premere i morsetti solo con il pollice, non afferrare l'intero morsetto.
• Non mettere le dita sotto il morsetto.
L1 L2 L3 N
N PE L3 L1 L2
