Collegamento elettrico SMA Solar Technology AG
28 STP20TLHE-IA-IIT122222 Istruzioni per l’installazione
* Opzionale

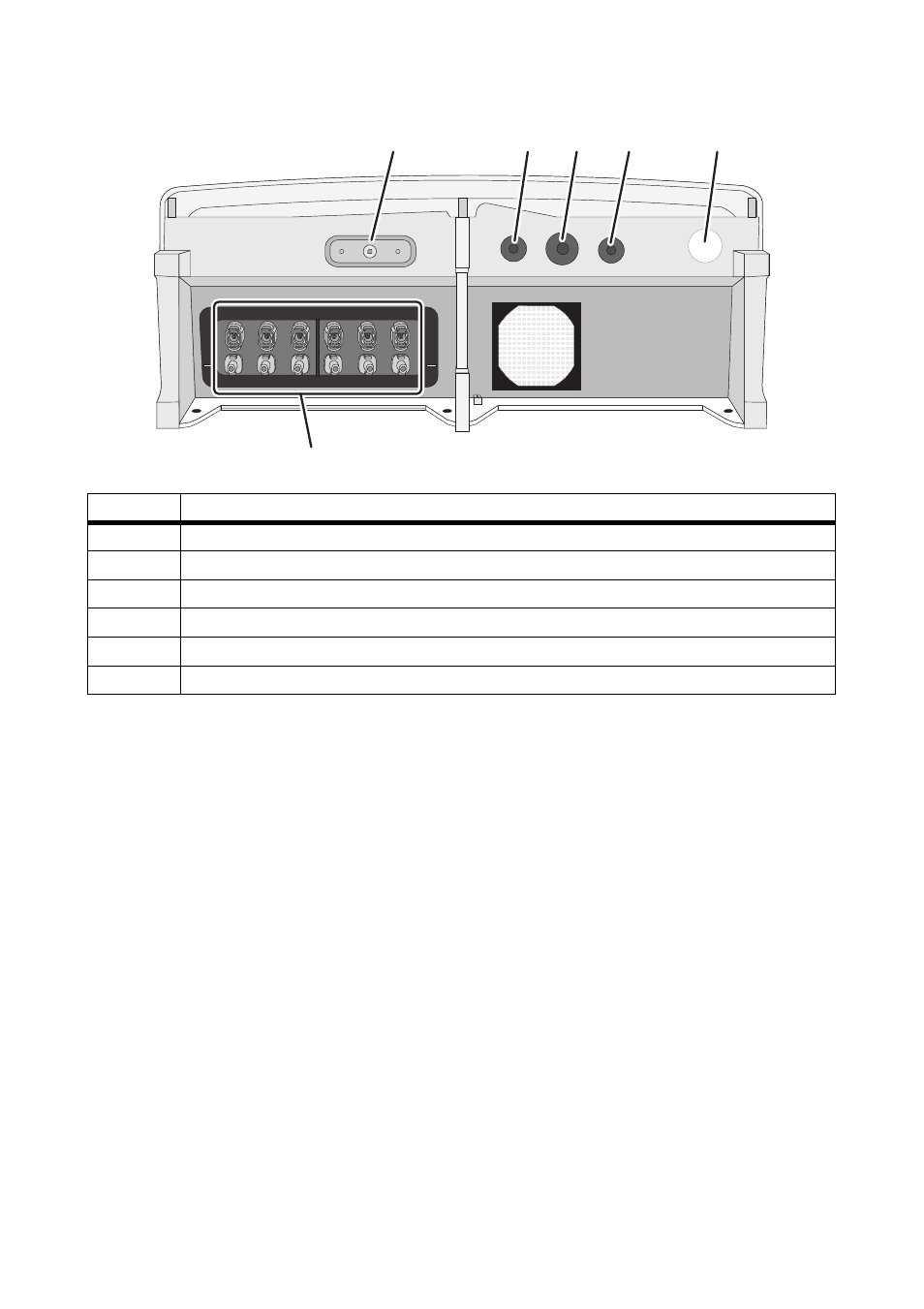

Oggetto Descrizione
A
Presa per l'impugnatura del sezionatore CC*
B Passacavo per il relè multifunzione opzionale M20
C Passacavo M32 per la comunicazione opzionale tramite RS 485
D Passacavo supplementare M20
E Passacavo M32 per il collegamento CA
F Connettore a spina CC per il collegamento delle stringhe
+ +
A1 A2 A3 B1 B2 B3
A1 A2 A3 B1 B2 B3
A B C D E
F
