SMA Solar Technology AG
Collegamento elettrico
Istruzioni per l’installazione
STP20TLHE-IA-IIT122222
27
6 Collegamento elettrico
6.1 Sicurezza

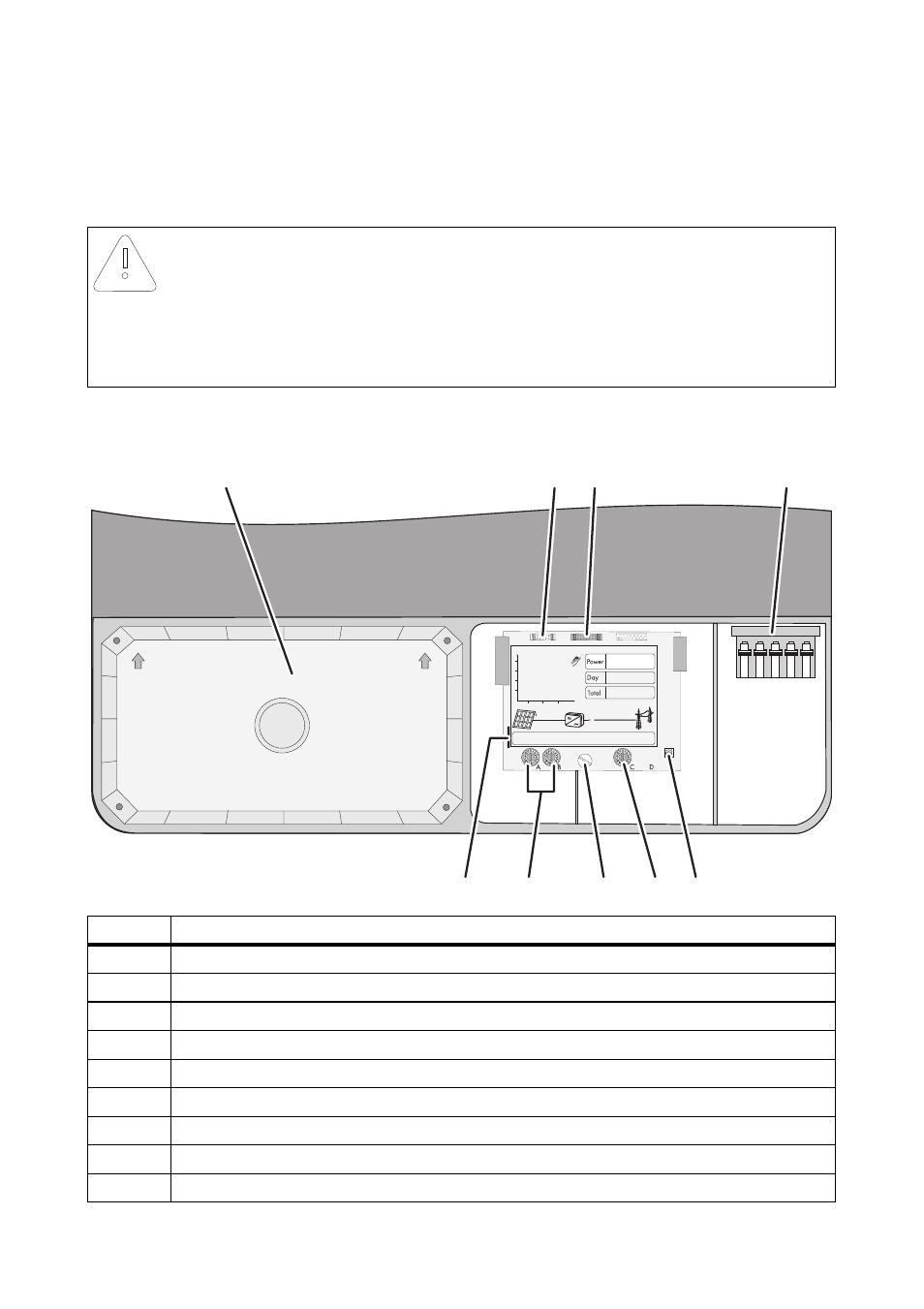

6.2 Panoramica dei punti di collegamento
AVVISO
Danneggiamento dell'inverter per scarica elettrostatica!
Le scariche elettrostatiche possono provocare danni irrimediabili ai componenti interni
dell'inverter.
• Scaricare la propria carica elettrostatica prima di toccare i componenti.
Oggetto Descrizione
A
Coperchio CC
B
Spina per il collegamento del relè multifunzione opzionale
C
Spina per il collegamento del modulo di comunicazione RS485 opzionale
D
Morsetto per il collegamento alla rete
E
Interruttore per passare all'inglese come lingua del display (per scopi di manutenzione)
F
Selettore rotativo per la configurazione della NetID Bluetooth
G
Vite per allentare e sollevare il display
H
Selettore rotativo per l'impostazione del record di dati nazionali e della lingua del display
I
Slot per scheda SD (solo per interventi di manutenzione)
L1 L2 L3 N PE
A
B
C
D
E
F
G
H
I
