12. Serrare con forza il dado per raccordi del
pressacavo.
6.3.3 Collegamento di un secondo conduttore di protezione
Se l'installazione lo richiede, è possibile utilizzare il morsetto della messa a terra per collegare un
secondo conduttore di protezione o come collegamento equipotenziale.

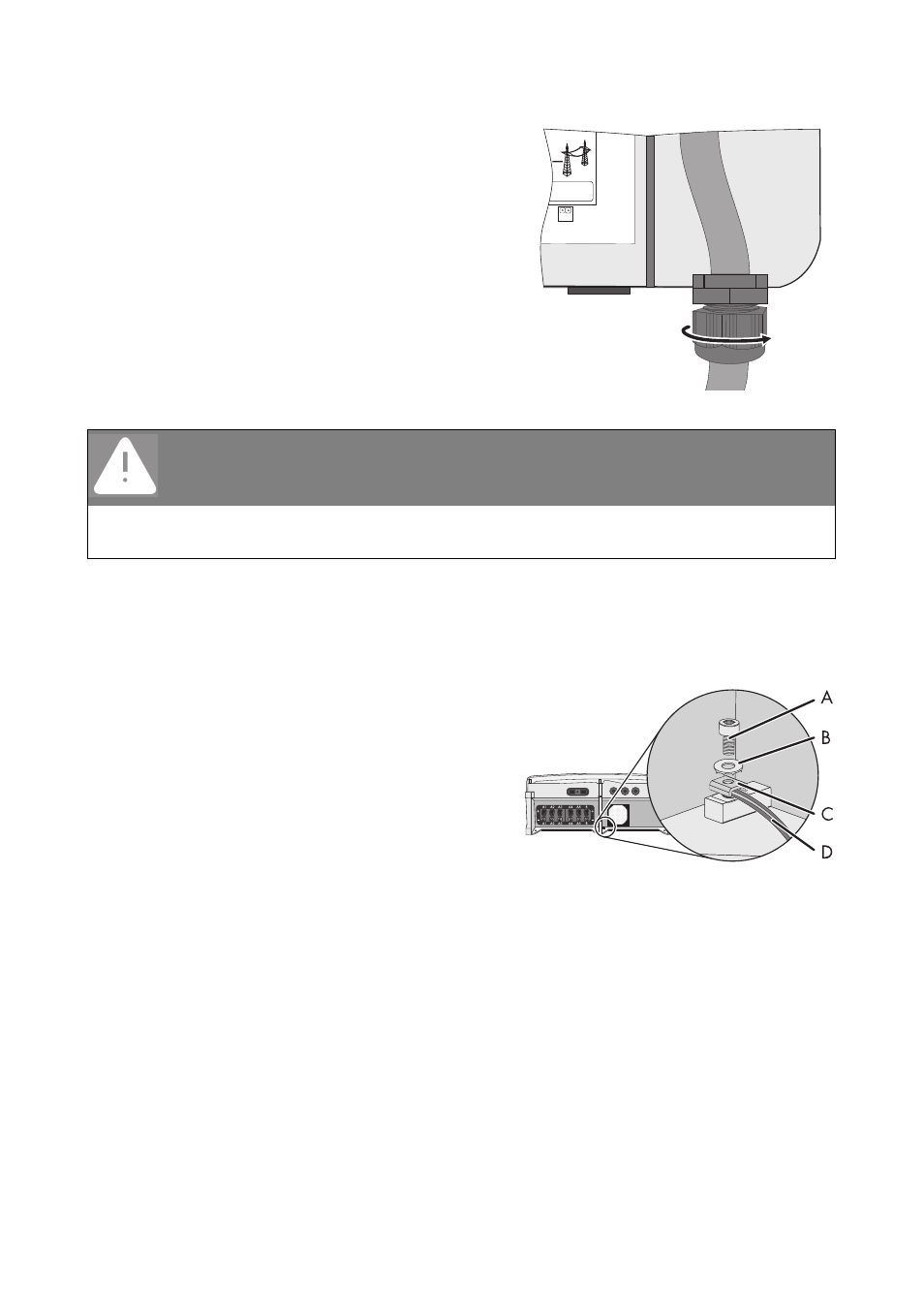

1. Estrarre dalla confezione separata il morsetto, la
vite cilindrica M6 e la rondella di sicurezza M6.
2. Infilare il cavo di messa a terra spelato (D) sotto il
morsetto (C) (sezione massima 16 mm²).
3. Avvitare saldamente il morsetto (C):
– Inserire la rondella di sicurezza sulla vite. Il lato
scanalato della rondella di sicurezza deve
puntare verso la testa della vite.
– Serrare la vite (coppia: 6,0 Nm).
☑ I denti della rondella di sicurezza si innestano
nel morsetto. Il cavo di messa a terra è collegato
in modo conduttivo all'involucro.
PERICOLO
Pericolo di morte per alta tensione nell'inverter!
• Inserire l'interruttore automatico solo quando il generatore fotovoltaico è collegato e
l'inverter è chiuso.
