SMA Solar Technology AG 6 Collegamento elettrico
Istruzioni per l’installazione STP8-17TL-IA-it-31 37
6.4.2 Preparazione di connettori a spina CC
Per il collegamento all’inverter è necessario che tutti i cavi di collegamento ai moduli fotovoltaici siano
dotati dei connettori a spina CC forniti in dotazione.

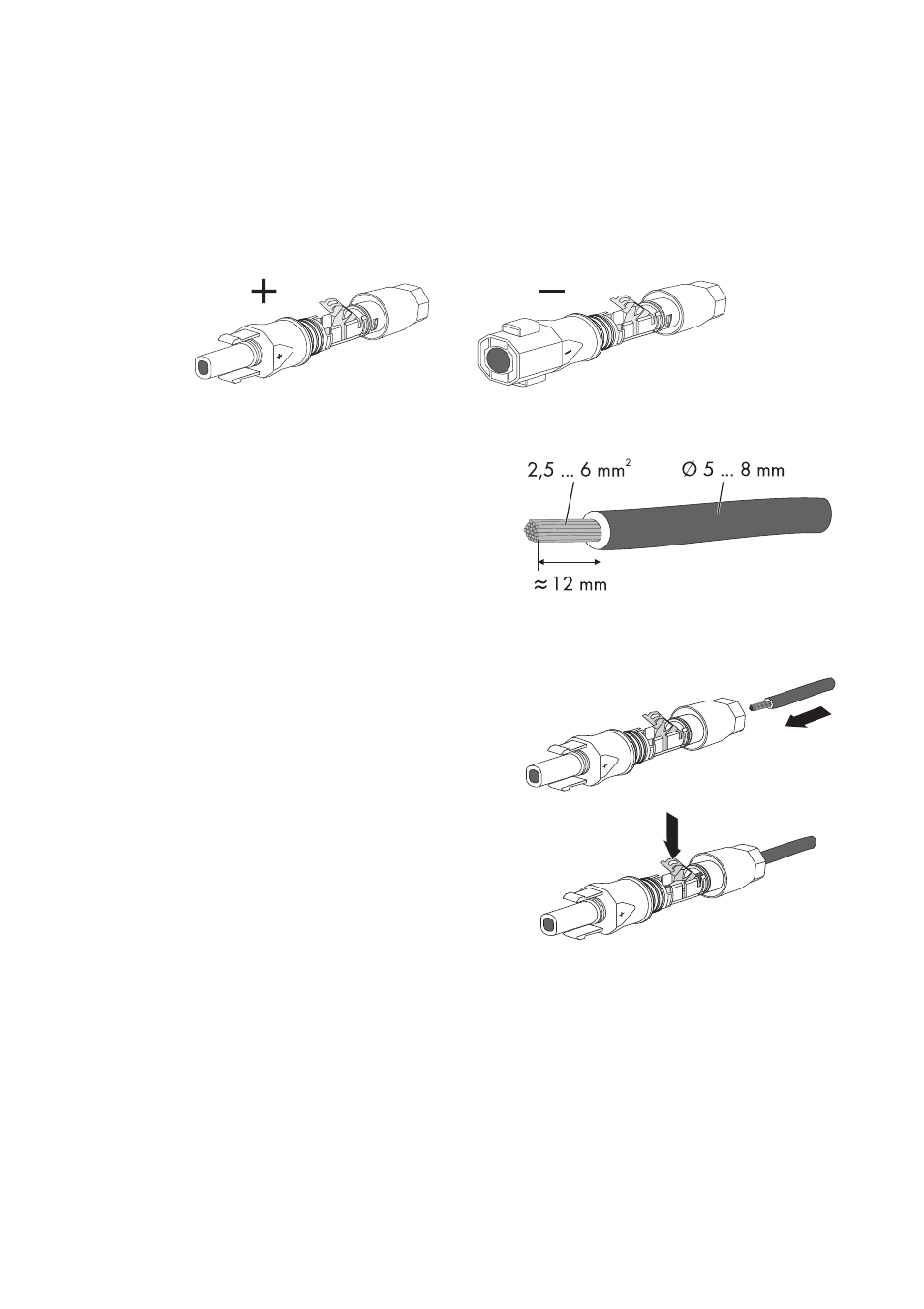

Preparare i connettori a spina CC come descritto di seguito. Rispettare la corretta polarità dei
connettori. I connettori a spina CC sono contrassegnati con “+” e “‒”.
Requisiti dei cavi
• Utilizzare un cavo PV1-F.
Procedura
1. Introdurre il cavo spelato fino in fondo nel
connettore.
2. Spingere il morsetto.
☑ Il morsetto scatta in posizione.
3. Assicurarsi che il cavo sia ben fisso in sede:
