6 Collegamento elettrico SMA Solar Technology AG
32 STP8-17TL-IA-it-31 Istruzioni per l’installazione
6. Rimuovere il nastro isolante dall’apertura CA sull’involucro.

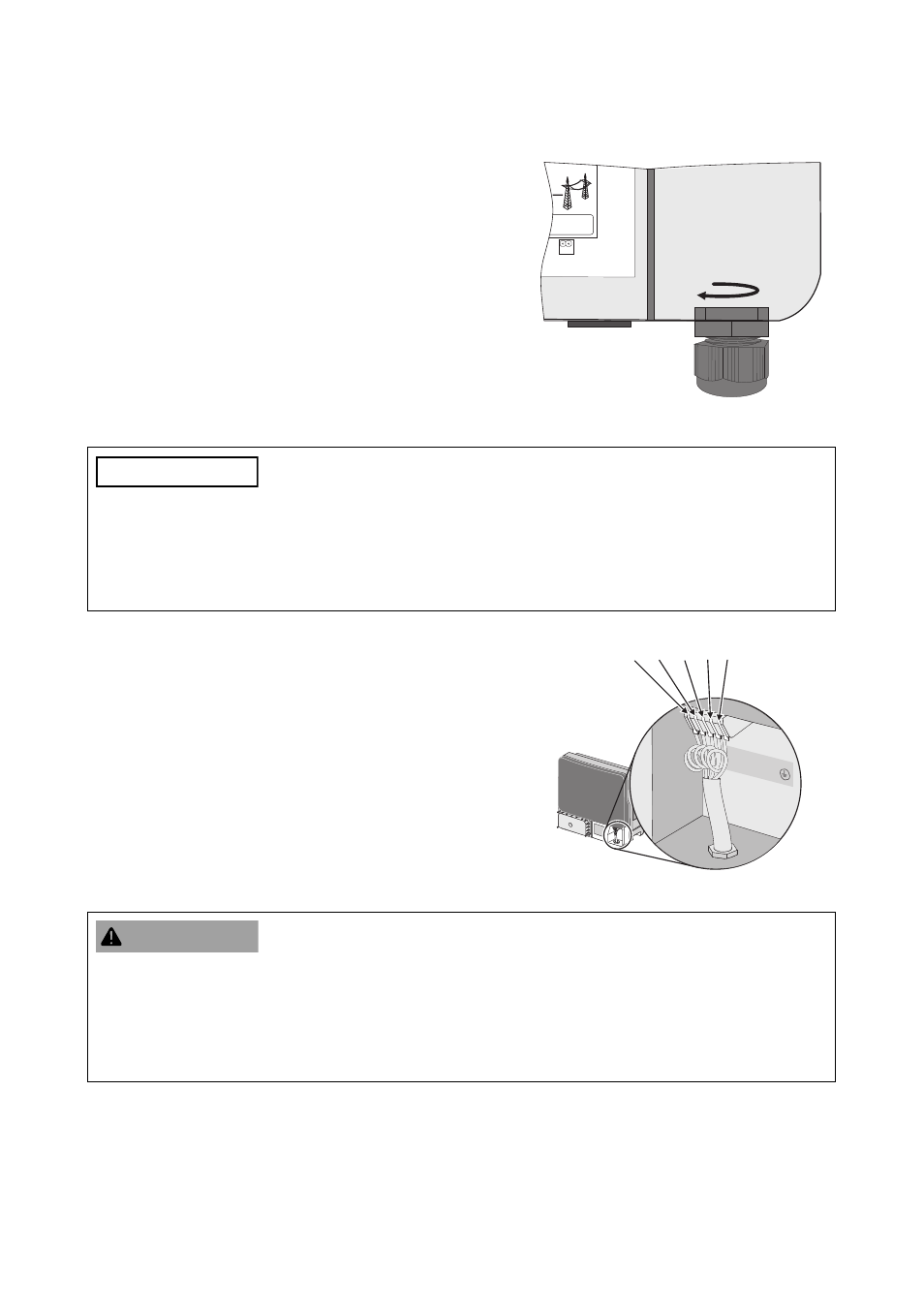

7. Inserire dall’esterno il pressacavo per
collegamento CA nel passacavo e avvitarlo
dall’interno con il dado di bloccaggio.
8. Infilare il cavo.
9. Sollevare i morsetti del morsetto CA fino a fine
corsa.
10. Collegare L1, L2, L3, N e il conduttore di
protezione (PE) secondo la marcatura sul morsetto
CA.
– Il filo PE deve essere 5 mm più lungo dei fili
L ed N!
– Attenzione a non invertire L e N!
– Il senso di rotazione di L1, L2 e L3 non è
importante.
11. Chiudere nuovamente tutti i morsetti del morsetto CA prima che scattino in posizione.
"77*40
Pericolo di incendio in caso di collegamento di 2 conduttori!
Il collegamento di 2 conduttori per morsetto comporta il pericolo di surriscaldamento e incendio in
seguito a cattivo contatto elettrico.
• Collegare massimo 1 conduttore per morsetto.
"55&/;*0/&
Rischio di schiacciamento per chiusura a scatto dei morsetti!
I morsetti si chiudono di scatto molto rapidamente e con forza.
• Premere i morsetti solo con il pollice, non afferrare l’intero morsetto.
• Non mettere le dita sotto il morsetto.
L1 L2 L3 N
N PE L3 L1 L2
