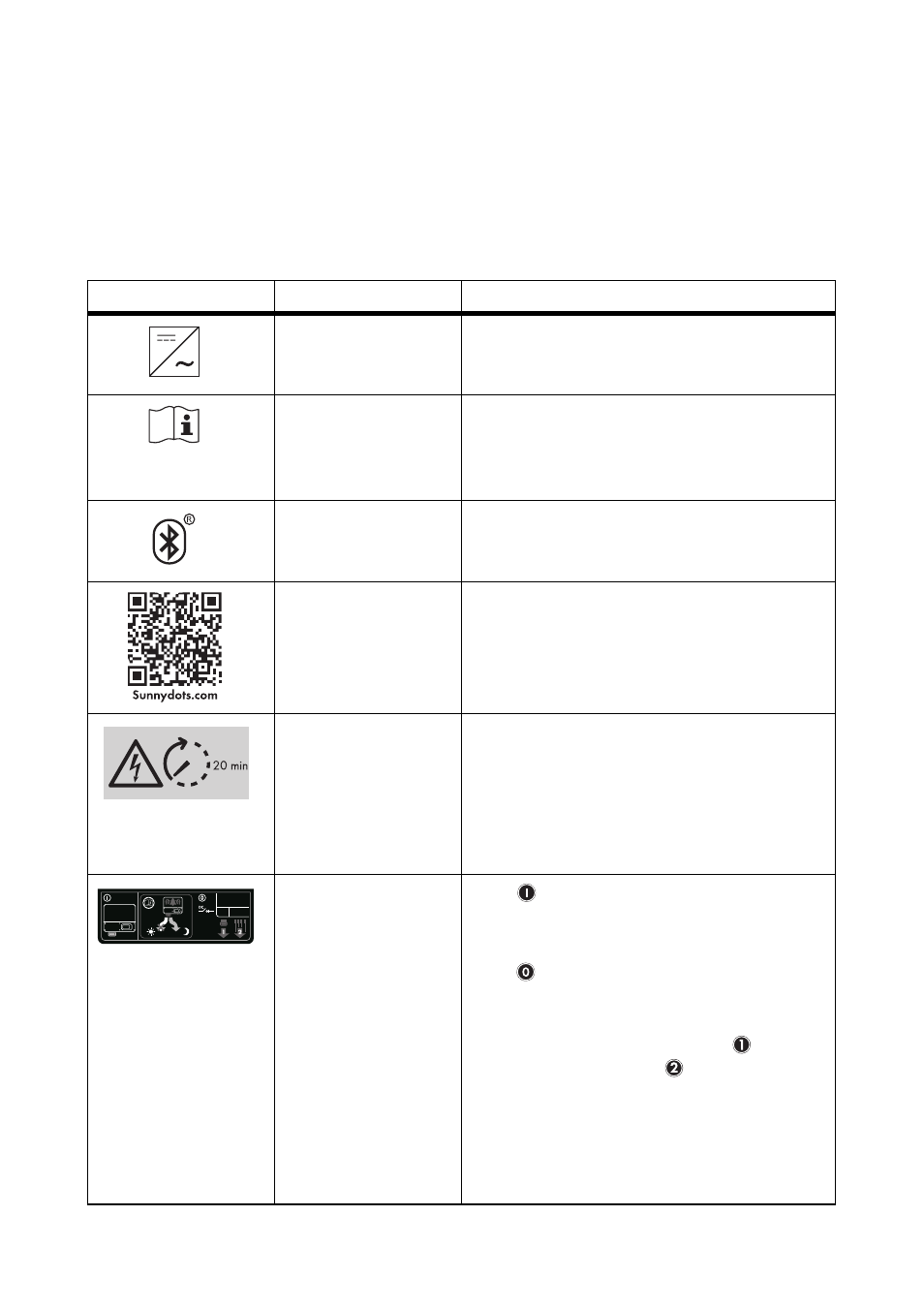

2.3 Spiegazione dei simboli
Nel presente capitolo sono illustrati tutti i simboli riportati sull’inverter e sulla targhetta
d’identificazione.
2.3.1 Simboli sull’inverter
Simbolo Denominazione Significato
Inverter Questo simbolo definisce la funzione del LED
verde. Il LED verde segnala la condizione di
funzionamento dell’inverter.
Attenersi alla
documentazione! Questo simbolo definisce la funzione del LED
rosso, che segnala un errore o un’anomalia.
Per eliminare l’errore o l’anomalia, leggere le
istruzioni.
Bluetooth Questo simbolo definisce la funzione del LED
blu, che segnala l’attivazione della
comunicazione mediante Bluetooth.
QR Code
®
per il
programma Bonus di
SMA
Maggiori informazioni relative al programma
Bonus di SMA sono reperibili all’indirizzo
www.SMA-Bonus.com
Pericolo di morte per
alta tensione
nell’inverter! I condensatori nell’inverter possono essere
caricati con tensioni molto elevate.
• Scollegare l’inverter (v. cap. 9) e attendere
20 minuti prima di aprire la parte superiore
del coperchio per consentire ai
condensatori di scaricarsi.
Adesivo su ESS • Quando è inserito Electronic Solar
Switch il circuito della corrente CC è
chiuso.
• Per interrompere il circuito elettrico CC
e scollegare l’inverter sotto carico in modo
sicuro, è necessario estrarre per prima
cosa Electronic Solar Switch
e quindi
tutti i connettori CC (v. cap. 9
“Scollegamento dell’inverter”, pag. 62).
Staccare Electronic Solar Switch solo se
l’inverter non emette segnali acustici e se
non appare alcun messaggio di errore,
che che ne proibisca l'estrazione.
