SMA Solar Technology AG 6 Collegamento elettrico
Istruzioni per l’installazione STP8-17TL-IA-it-31 27
6 Collegamento elettrico
6.1 Sicurezza

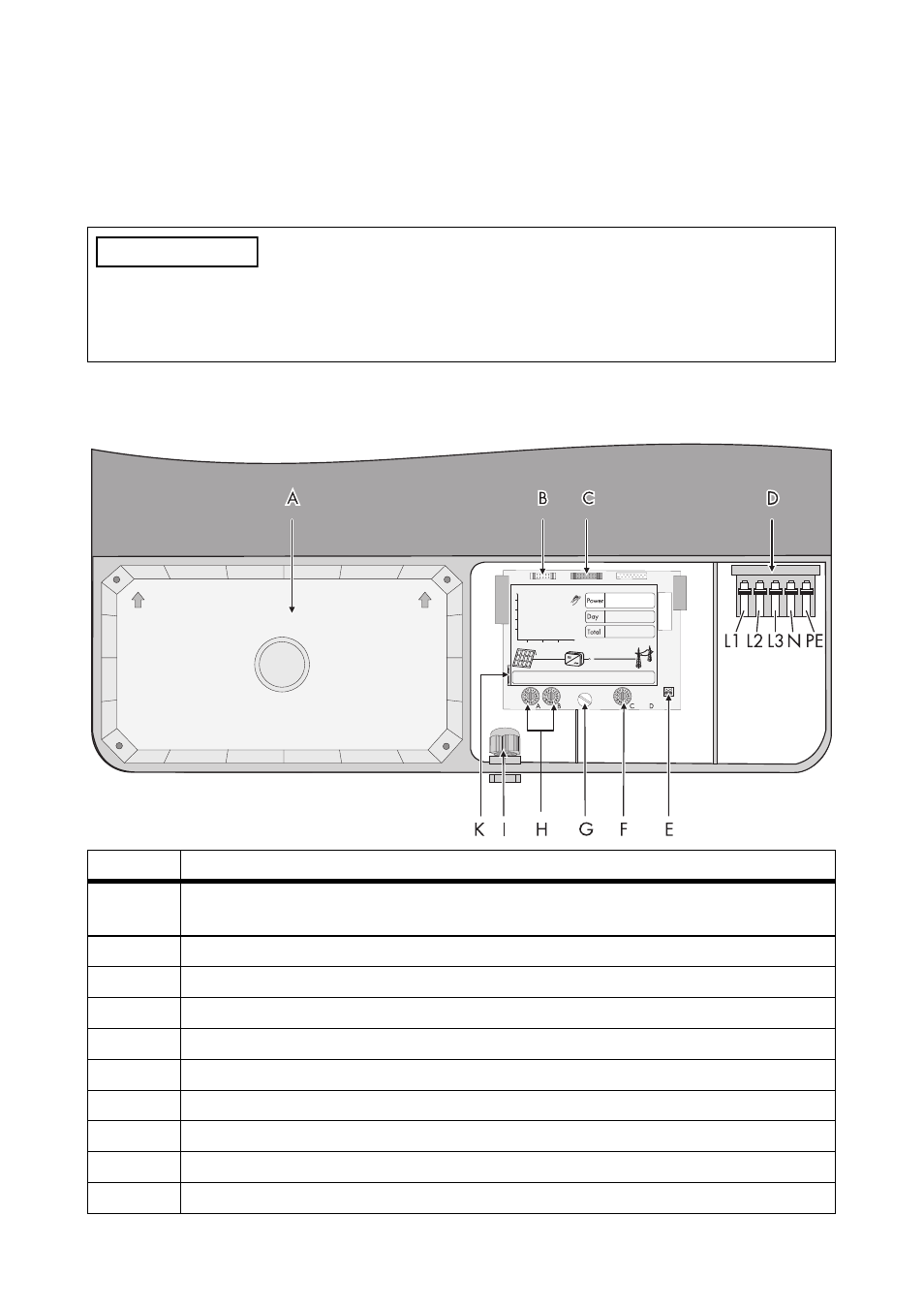

6.2 Panoramica dei punti di collegamento
"77*40
Danneggiamento dell’inverter per scarica elettrostatica!
Le scariche elettrostatiche possono provocare danni irrimediabili ai componenti interni dell’inverter.
• Scaricare la propria carica elettrostatica prima di toccare i componenti.
Oggetto Descrizione
A
Coperchio CC (al di sotto del quale si trovano le prese ad innesto per gli scaricatori di
sovratensioni e i varistori)
B Spina per il collegamento del relè multifunzione
C Spina per il collegamento del modulo di comunicazione RS485 (opzionale)
D Morsetto per il collegamento alla rete
E Jumper per impostare la lingua sull’inglese
F Selettore rotativo per la configurazione della NetID Bluetooth
G Vite per allentare e sollevare il display
H Selettore rotativo per l’impostazione della norma nazionale e della lingua del display
I Passacavo per il relè multifunzione (M20, 5 mm … 13 mm)
K Slot per scheda SD (solo per interventi di manutenzione)
