6.3 Collegamento alla rete pubblica (CA)
6.3.1 Condizioni per il collegamento CA
Osservare le condizioni di collegamento del proprio gestore della rete.
Interruttore di protezione dalle correnti di guasto
L’inverter è dotato di un’unità di monitoraggio integrata per correnti di guasto sensibile a tutti i tipi di
corrente. Essa consente all’inverter di distinguere automaticamente tra correnti di guasto e correnti di
dispersione capacitive dovute al funzionamento.
Se è obbligatorio l’impiego di un interruttore di protezione FI o RCD esterno, utilizzare un interruttore
che scatti in caso di corrente di guasto pari a 100 mA o superiore.
Per ulteriori informazioni sull’utilizzo di un RCD consultare l’informazione tecnica “Criteri per la scelta
di un RCD” all’indirizzo www.SMA-Solar.com.
Disposizione dei cavi
Il cavo deve essere dimensionato in base alle direttive locali e nazionali per il dimensionamento delle
linee che riportano i requisiti della sezione minima del conduttore. Il dimensionamento dei cavi viene
influenzato da fattori quali corrente nominale CA, tipo di cavo, modalità di posa, ammassamento dei
cavi, temperatura ambiente e perdite massime della linea desiderate (per il calcolo delle perdite della
linea, vedere il software “Sunny Design” a partire della versione software 2.0 sul sito
www.SMA-Solar.com).

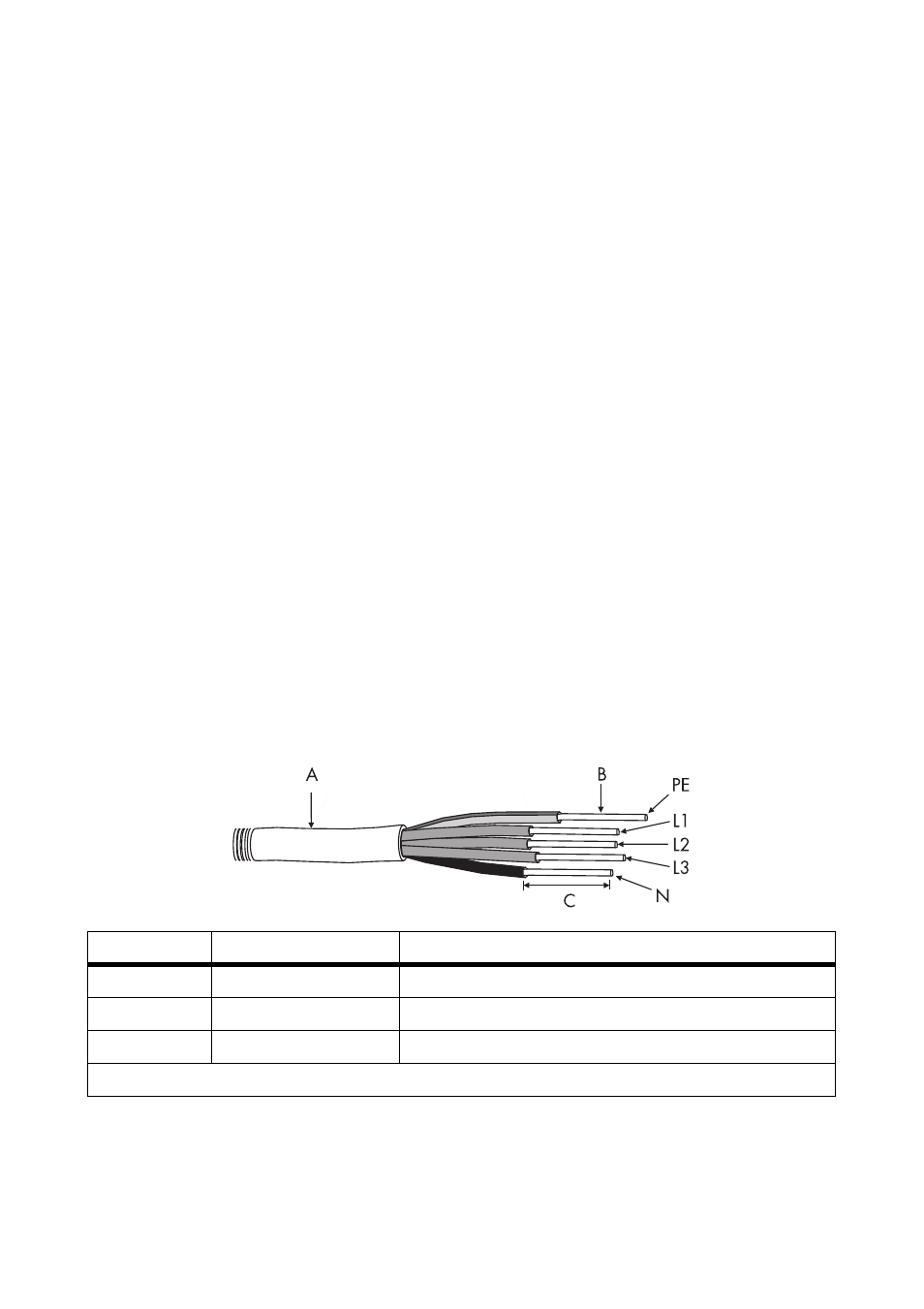

Requisiti dei cavi
Posizione Denominazione Valore
A Diametro del cavo 14 mm … 25 mm
B Sezione conduttore 1,5 mm² .... 16 mm², con puntalini max 10 mm²
C Lunghezza di spelatura Circa 12 mm
Il filo PE deve essere 5 mm più lungo dei fili L ed N.
