SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione SMC46-60A11-IA-it-81 39
5.5.2 Cablaggio
Requisiti dei cavi
Per il cablaggio di SMA Power Balancer utilizzare un cavo “LiYCY” con le seguenti caratteristiche:
• Interno: LiYCY 2 x 2 x 0,25
• Esterno: Li2YCYv 2 x 2 x 0,25

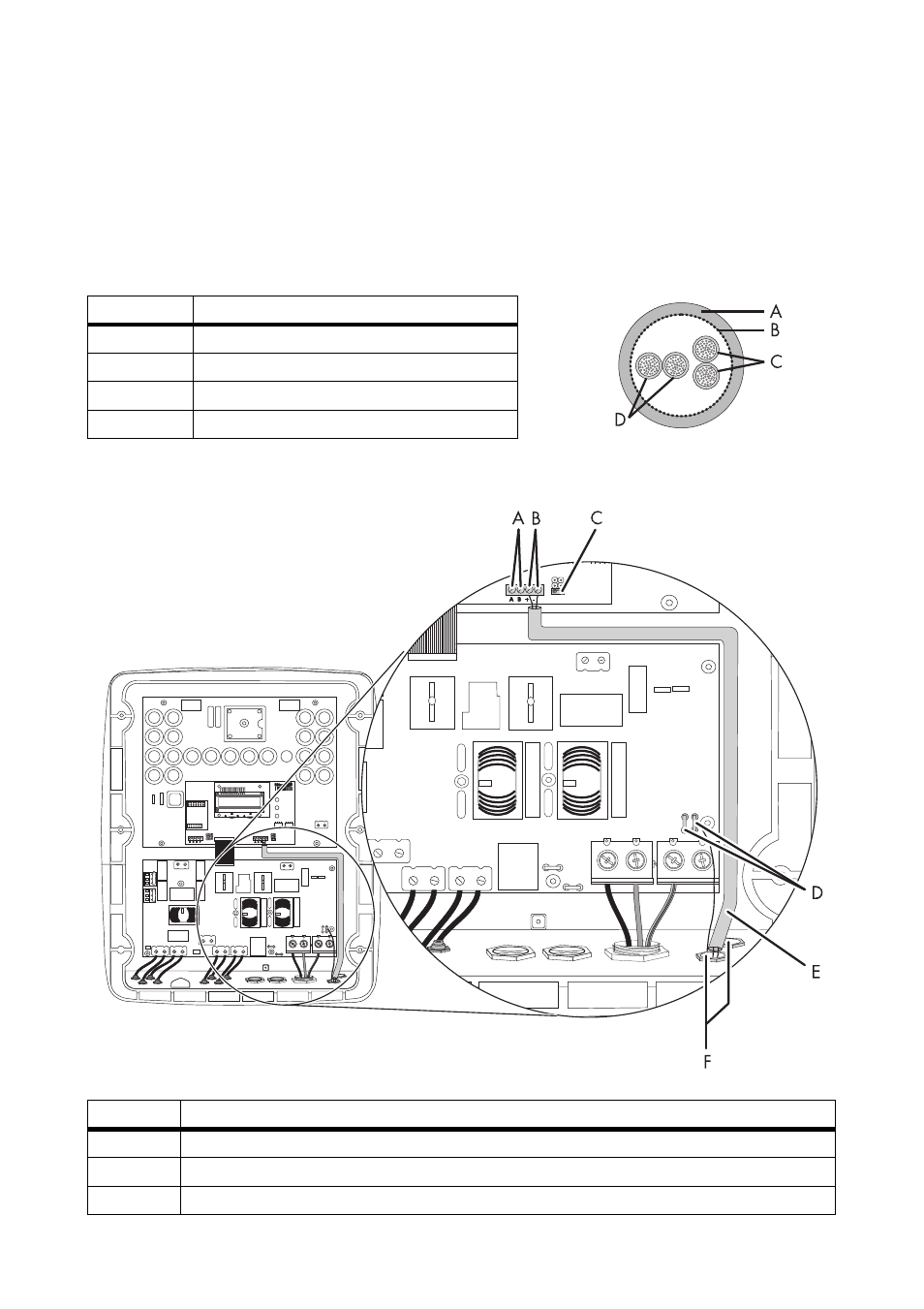

Panoramica del pannello dei collegamenti
Posizione Denominazione
A Isolamento flessibile
B Schermatura
C Coppia di fili intrecciati 2 (2 x 0,25 mm²)
D Coppia di fili intrecciati 1 (2 x 0,25 mm²)
Oggetto Descrizione
A
Morsetti a vite per il ponticello a filo
B Morsetti a vite per il collegamento dei cavi
C Ingresso jumper
