9. Avvitare saldamente il dado a risvolto sul pressacavo.

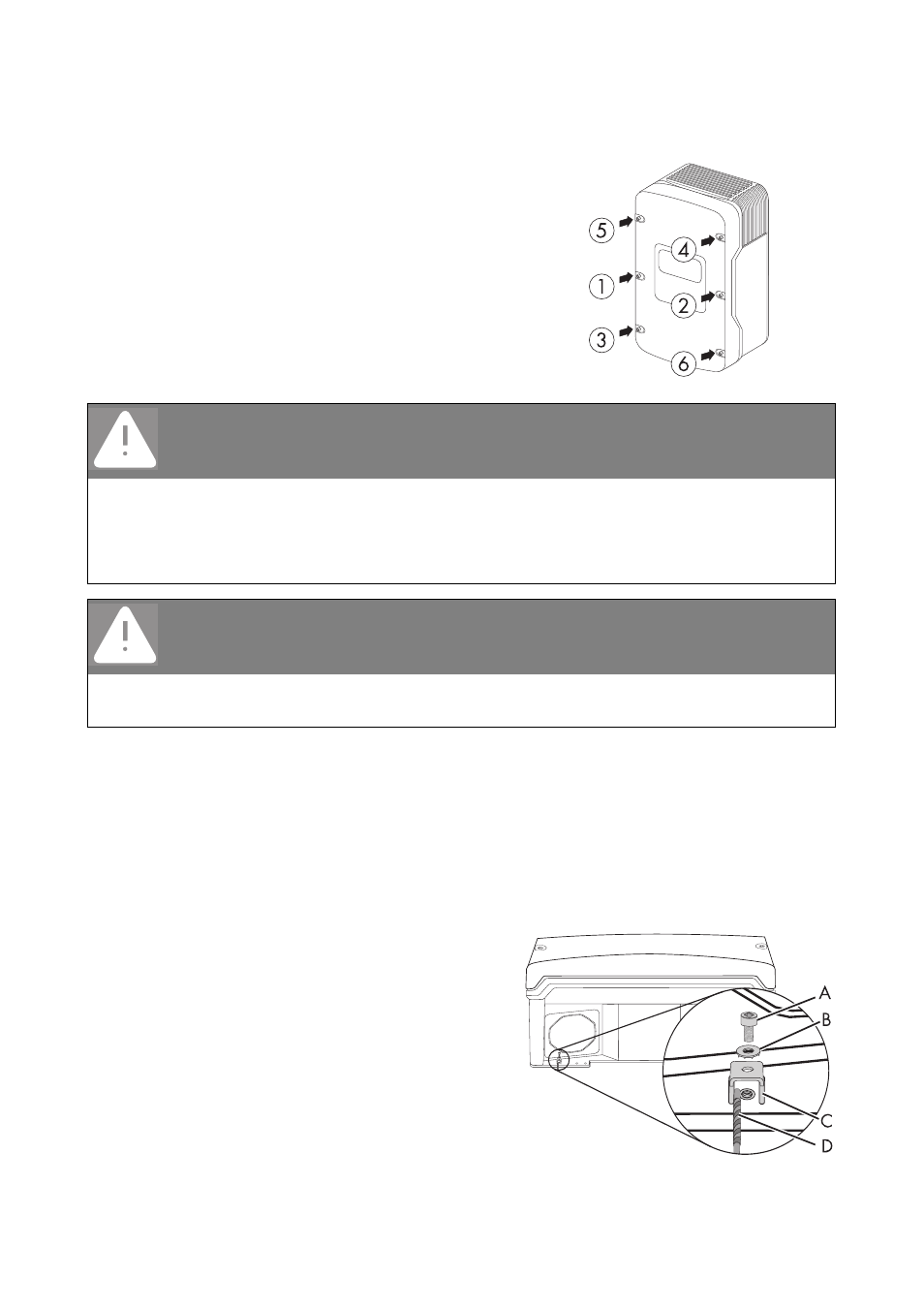

10. Avvitare il coperchio dell'involucro con tutte le viti e
le rondelle di sicurezza corrispondenti.
Serrare le viti con una coppia di 6 Nm, seguendo
l'ordine indicato nella figura a destra. I denti delle
rondelle di sicurezza devono essere rivolti verso il
coperchio dell'involucro.
Nella fornitura dell'inverter sono comprese una vite
e una rondella di sicurezza di ricambio.
☑ L'inverter è collegato alla rete pubblica (CA).
5.2.3 Ulteriore messa a terra dell'involucro
Se l'installazione lo richiede, è possibile utilizzare il morsetto della messa a terra per collegare un
secondo conduttore di protezione o come compensazione del potenziale.
Procedura
1. Infilare il cavo di messa a terra spelato (D) sotto il
morsetto (C) (sezione massima 16 mm² o con
guaina terminale max. 10 mm²).
2. Fissare il morsetto con la vite (A) e la rondella di
sicurezza (B).
I denti della rondella di sicurezza devono essere
rivolti verso il morsetto.
☑ La messa a terra aggiuntiva dell'involucro dell'inverter è terminata.
PERICOLO
Pericolo di morte in seguito a coperchio dell'involucro sotto tensione!
Mediante le rondelle di sicurezza dentate viene assicurata la messa a terra del coperchio
dell'involucro.
• I denti delle rondelle di sicurezza di tutte e 6 le viti devono essere rivolti verso il
coperchio dell'involucro.
PERICOLO
Pericolo di morte per alta tensione nell'inverter!
• Attivare l'interruttore automatico solo quando l'inverter è chiuso saldamente e il
generatore FV è collegato.
