Collegamento elettrico SMA Solar Technology AG
22 SMC46-60A11-IA-it-81 Istruzioni per l’installazione
5.2 Collegamento alla rete pubblica (CA)
5.2.1 Condizioni per il collegamento CA
Disposizione dei cavi
Dimensionare la sezione dei conduttori con l'ausilio di “Sunny Design” versione 2.0 o superiore
(v. il programma di dimensionamento “Sunny Design” sul sito www.SMA-Solar.com).

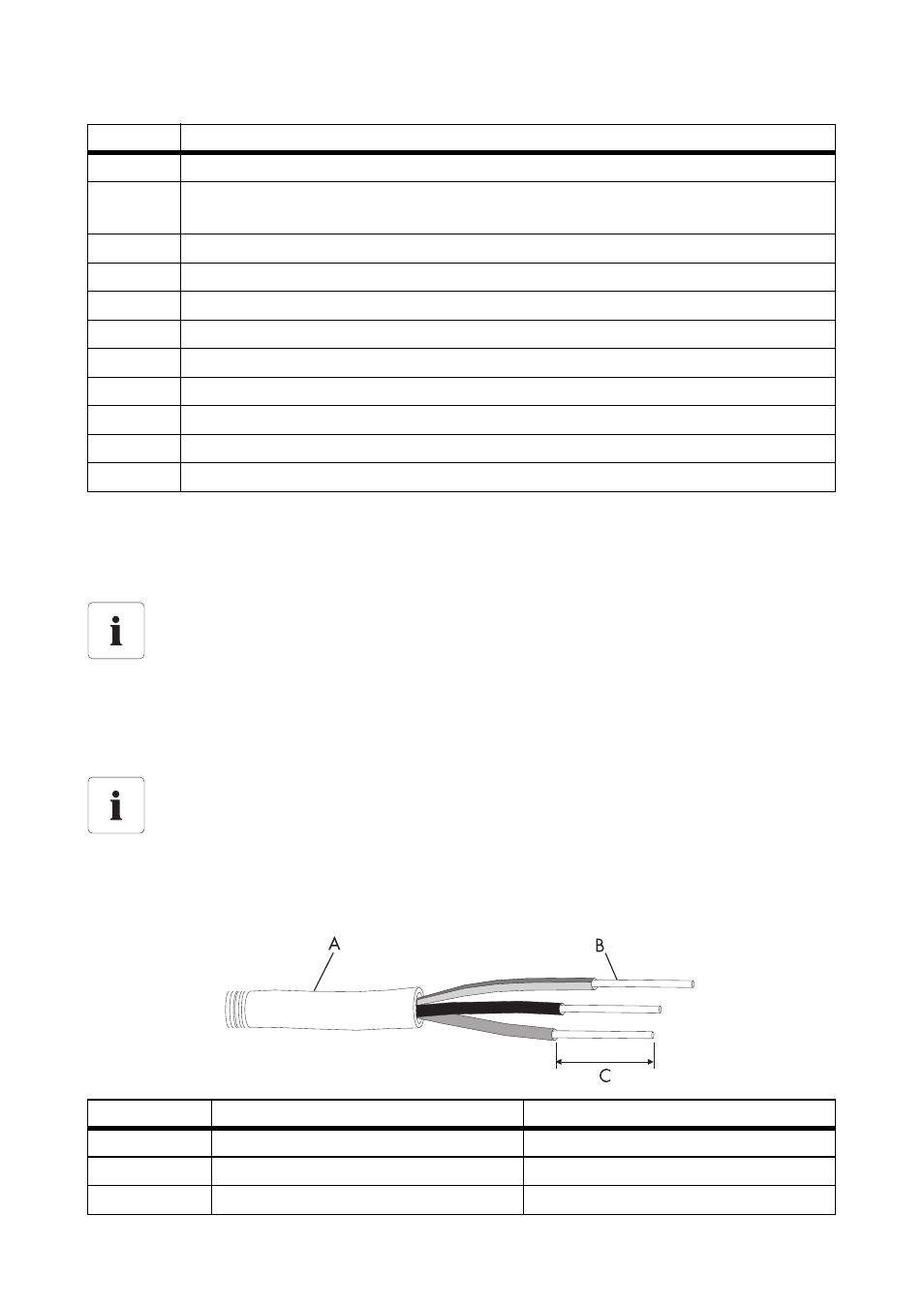

Requisiti dei cavi
F Morsetti per SMA Power Balancer
G Spina piatta per la messa a terra della schermatura del cavo in caso di collegamento
di SMA Power Balancer
H Morsetto aggiuntivo per messa a terra
I Morsetti per cavi CA
K Pressacavi per SMA Power Balancer
L Pressacavo per cavo CA
M Pressacavi per comunicazione
N Dispositivo di avvitamento del morsetto schermato per il cavo di comunicazione
O Connettori CC
P Presa di collegamento per Electronic Solar Switch (ESS)
Q Varistori
Condizioni di collegamento del gestore della rete
Osservare in ogni caso le condizioni di collegamento del proprio gestore della rete!
Dimezzamento delle perdite di cavo
Se tre inverter della stessa potenza vengono riuniti in un sistema trifase, il conduttore neutro
non viene caricato e le perdite di cavo si dimezzano. In questo modo, la massima
lunghezza possibile del cavo viene raddoppiata.
Posizione Denominazione Valore
A Diametro esterno 12 mm … 25 mm
B Sezione conduttore 6 mm² … 16 mm²
C Lunghezza di spelatura Circa 16 mm
Oggetto Descrizione
