Collegamento elettrico
SMA Solar Technology AG
20
SMC46-60A11-IA-it-81
Istruzioni per l’installazione
5 Collegamento elettrico
5.1 Panoramica del pannello dei collegamenti
5.1.1 Vista esterna

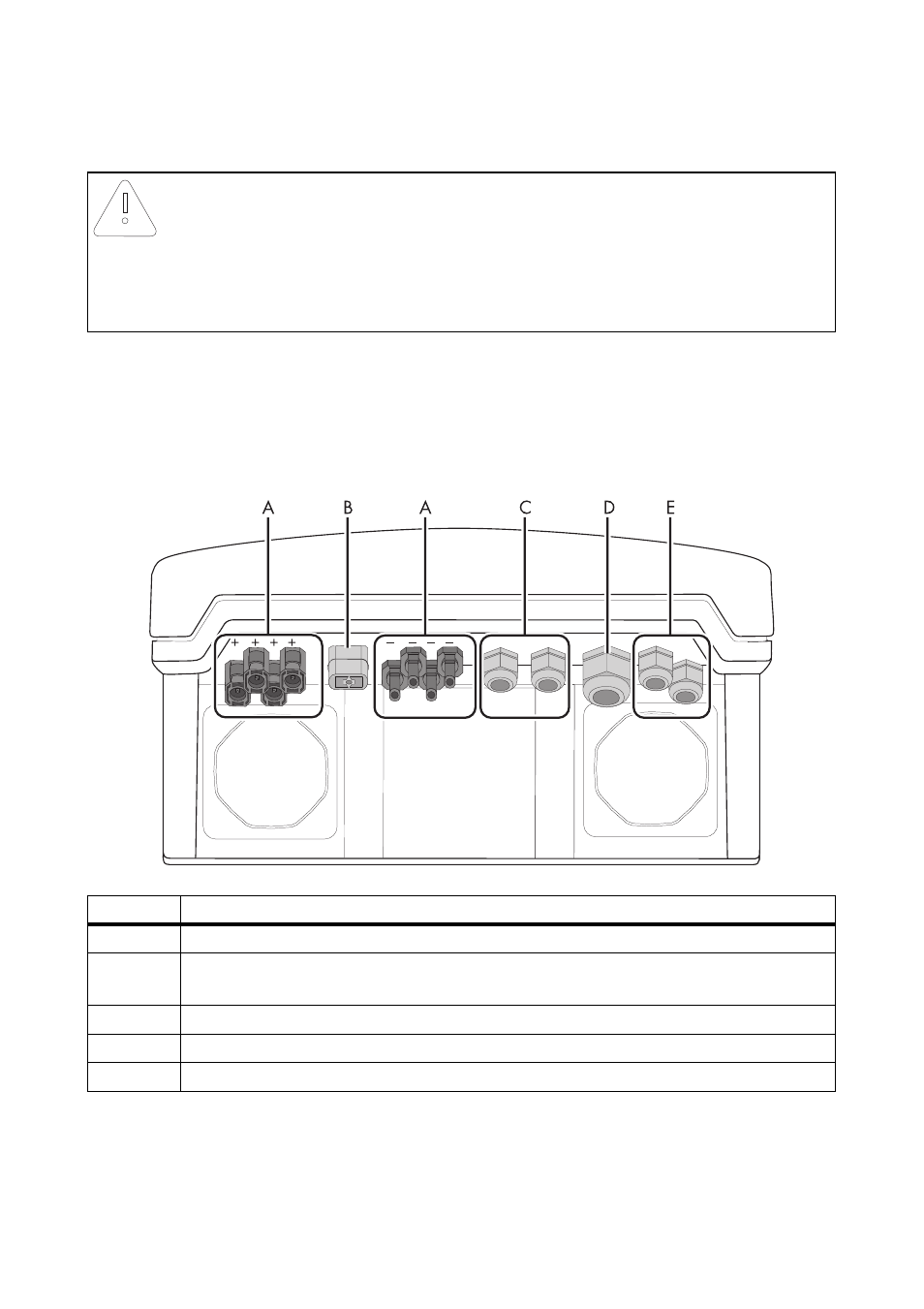

La seguente figura mostra l'assegnazione dei singoli punti di collegamento sul fondo dell'inverter.
AVVISO
Danneggiamento dell'inverter per scarica elettrostatica!
Le scariche elettrostatiche possono provocare danni irrimediabili ai componenti interni
dell'inverter.
• Prima di toccare un componente scaricare la propria carica elettrostatica.
Oggetto Descrizione
A
Connettore a spina CC per il collegamento delle stringhe FV
B
Connettore femmina per il collegamento del sezionatore CC Electronic Solar Switch
(ESS)
C
Pressacavi per la comunicazione opzionale tramite RS485 (PG16)
D
Pressacavo per collegamento alla rete pubblica (CA) (12 mm … 25 mm)
E
Pressacavi per SMA Power Balancer
