Collegamento elettrico SMA Solar Technology AG
24 SMC46-60A11-IA-it-81 Istruzioni per l’installazione
5.2.2 Collegamento dell'inverter alla rete pubblica (CA)
1. Controllare la tensione di rete e confrontarla con il valore “V
AC nom
” sulla targhetta di
identificazione.
L'esatto range di funzionamento dell'inverter è definito nei parametri di funzionamento.
Il relativo documento è disponibile nell'area Downloads del sito www.SMA-Solar.com.
2. Disinserire l’interruttore automatico e assicurarlo contro il reinserimento involontario.

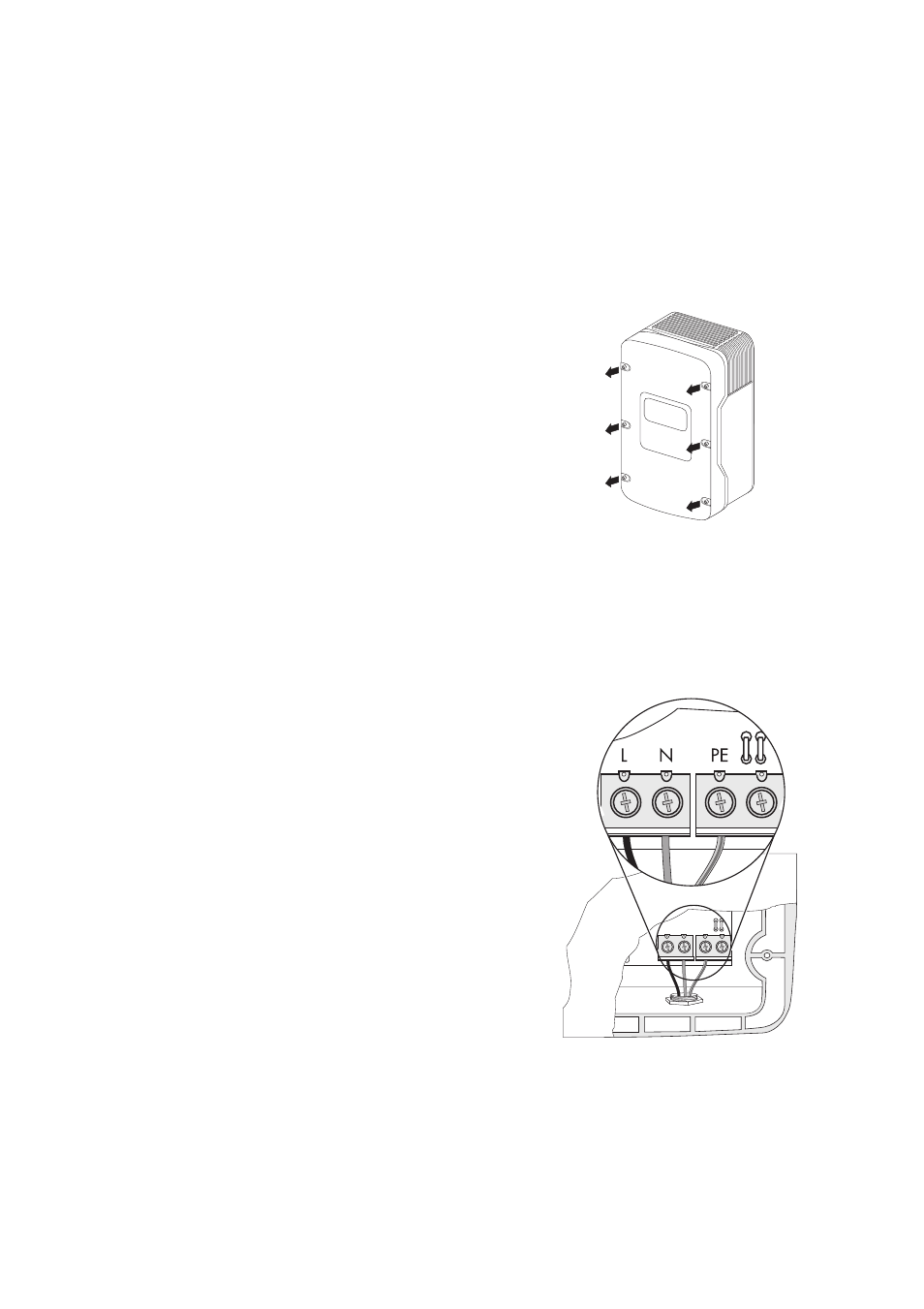

3. Allentare tutte le viti del coperchio dell'involucro e
rimuovere il coperchio.
4. Rimuovere il nastro isolante dall'apertura CA sull'involucro (vedere “D” a pagina 20).
5. Inserire dall'esterno il pressacavo CA nell'apertura dell'involucro e avvitarlo dall'interno con il
dado di bloccaggio.
6. Rimuovere il dado a risvolto del pressacavo e inserirlo sul cavo.
7. Inserire il cavo nel morsetto CA tramite il pressacavo.
8. Servendosi di un cacciavite, collegare L, N e il
conduttore di protezione (PE) alle morsettiere
conformemente alla siglatura.
Il filo PE deve essere 5 mm più lungo dei fili L e N!
Attenzione a non invertire L e N!
