SMA Solar Technology AG
Messa in servizio
Istruzioni per l’installazione
SMC6-8TL-IIT101040
49
6.2 Autotest secondo la norma DK 5940, Ed. 2.2 (solo per l'Italia)
6.2.1 Avvio dell'autotest
L'autotest può essere avviato picchiettando sul coperchio dell'involucro. È necessario impostare la
configurazione specifica per Paese dell'inverter su Italia (IT/DK5940) o "trimmed". Per la verifica dei
periodi di disattivazione, procedere nel modo seguente:
1. Collegare il generatore FV all'inverter. L'inverter può avviare l'inizializzazione solo se il
generatore FV produce energia sufficiente. Non è quindi possibile effettuare di notte la verifica
dei periodi di disattivazione.
2. Collegare il lato CA dell'inverter. A tal fine è necessario stabilire il collegamento CA (spina CA
o collegamento diretto) e/o attivare l'interruttore di protezione della linea di alimentazione di
rete (fusibile o interruttore automatico).
3. L'inverter si trova ora nella fase iniziale ovvero tutti e 3 i LED si accendono
contemporaneamente.
Avviare l'autotest direttamente dopo lo spegnimento di tutti e 3 i LED, picchiettando sul display
dell'inverter.

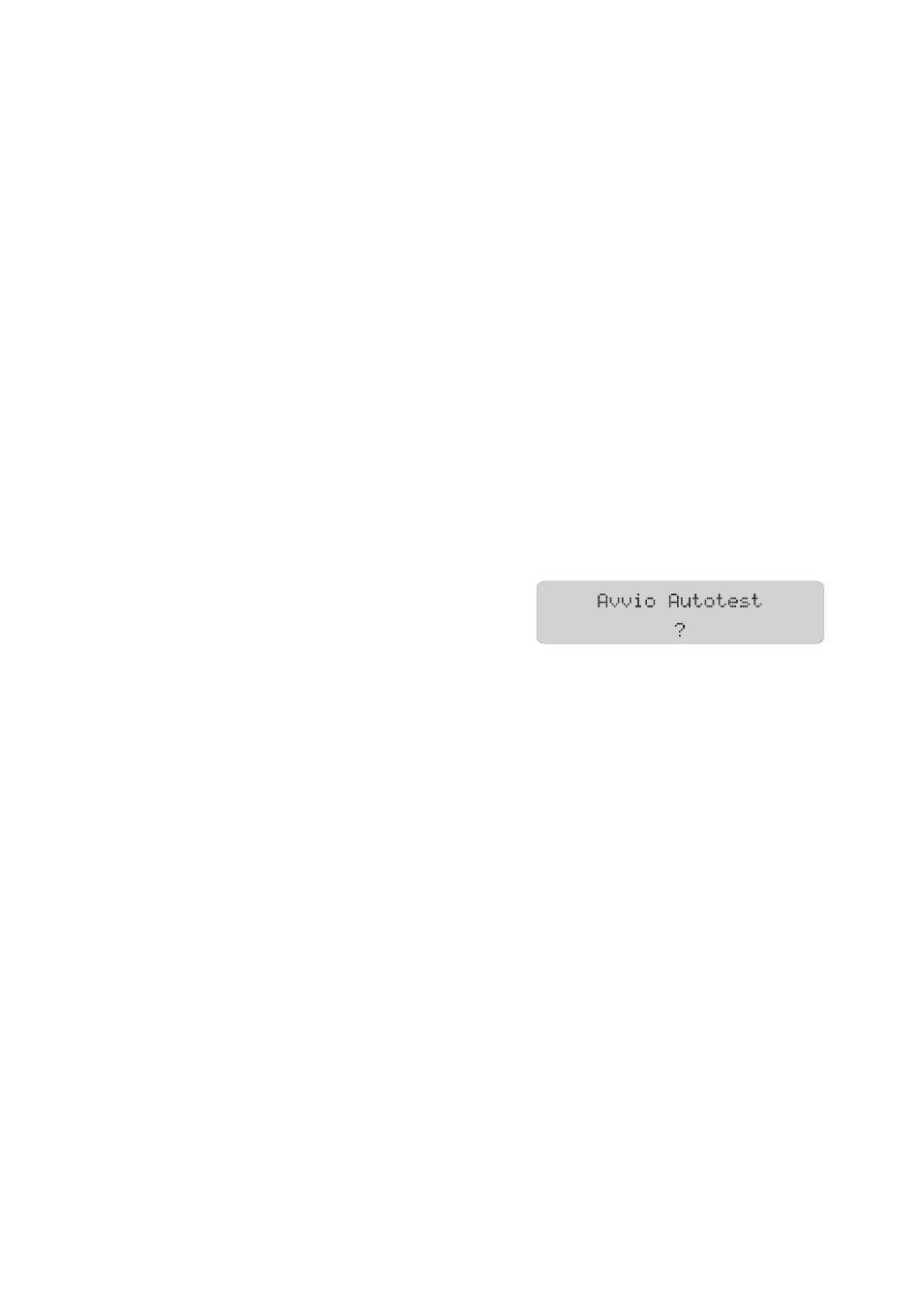

4. Sul display viene visualizzato un messaggio che
richiede se avviare la sequenza di test. Picchiettare
di nuovo entro 30 secondi sul display per
confermare.
Dopo aver avviato la sequenza di test, l'inverter verifica il periodo di disattivazione per sovratensione,
sottotensione, frequenza massima e frequenza minima. Durante i test l'inverter mostra sul display i
valori descritti nel capitolo 6.2.2 ”Sequenza dell'autotest” (Pagina 49).
6.2.2 Sequenza dell'autotest
Annotare i valori visualizzati durante l'autotest. Tali valori devono essere registrati in un apposito
protocollo di test. I risultati dei singoli test vengono visualizzati per tre volte consecutive. I rispettivi
messaggi vengono visualizzati per 10 secondi.
L'autotest modifica il valore soglia di disinserzione superiore e inferiore per ciascuna funzione
protettiva lineare con una variazione di 0,05 Hz/s e 0,05 Vn/s per il controllo di frequenza e
tensione. Se il valore misurato effettivo non rientra nell'intervallo consentito (valore soglia di
disinserzione modificato), l'inverter si scollega dalla rete. In questo modo l'inverter determina il tempo
di risposta ed effettua l'autotest.
