Collegamento elettrico SMA Solar Technology AG
24 SMC6-8TL-IIT101040 Istruzioni per l’installazione
5.2 Collegamento alla rete pubblica (CA)
5.2.1 Condizioni per il collegamento CA
Dimensionamento della linea
Dimensionare la sezione del conduttore con l'ausilio del programma di dimensionamento "Sunny
Design" (www.SMA-Italia.com/SunnyDesign) in modo che alla potenza nominale le perdite di linea
non superino l'1%.
Le lunghezze massime di linea in funzione della sezione del conduttore sono illustrate nella seguente
tabella.
La sezione del conduttore necessaria nei singoli casi dipende, tra gli altri, dai seguenti fattori:
• temperatura ambiente,
• tipo di posa,
• resistenza UV.
Requisiti di linea
Condizioni di collegamento del gestore della rete
Per il collegamento alla rete pubblica rispettare tutti i requisiti del gestore!
Sezione conduttore Lunghezza massima della linea
SMC 6000TL
SMC 6000TL-IT
SMC 7000TL
SMC 7000TL-IT
SMC 8000TL
SMC 8000TL-IT
10,0 mm² 25 m 22 m 19 m
16,0 mm² 41 m 35 m 31 m
Dimezzamento delle perdite di linea
Se 3 inverter della stessa potenza vengono riuniti in un sistema trifase, il conduttore neutro
non viene caricato e le perdite di linea si dimezzano. In questo modo, la massima
lunghezza possibile della linea viene raddoppiata.

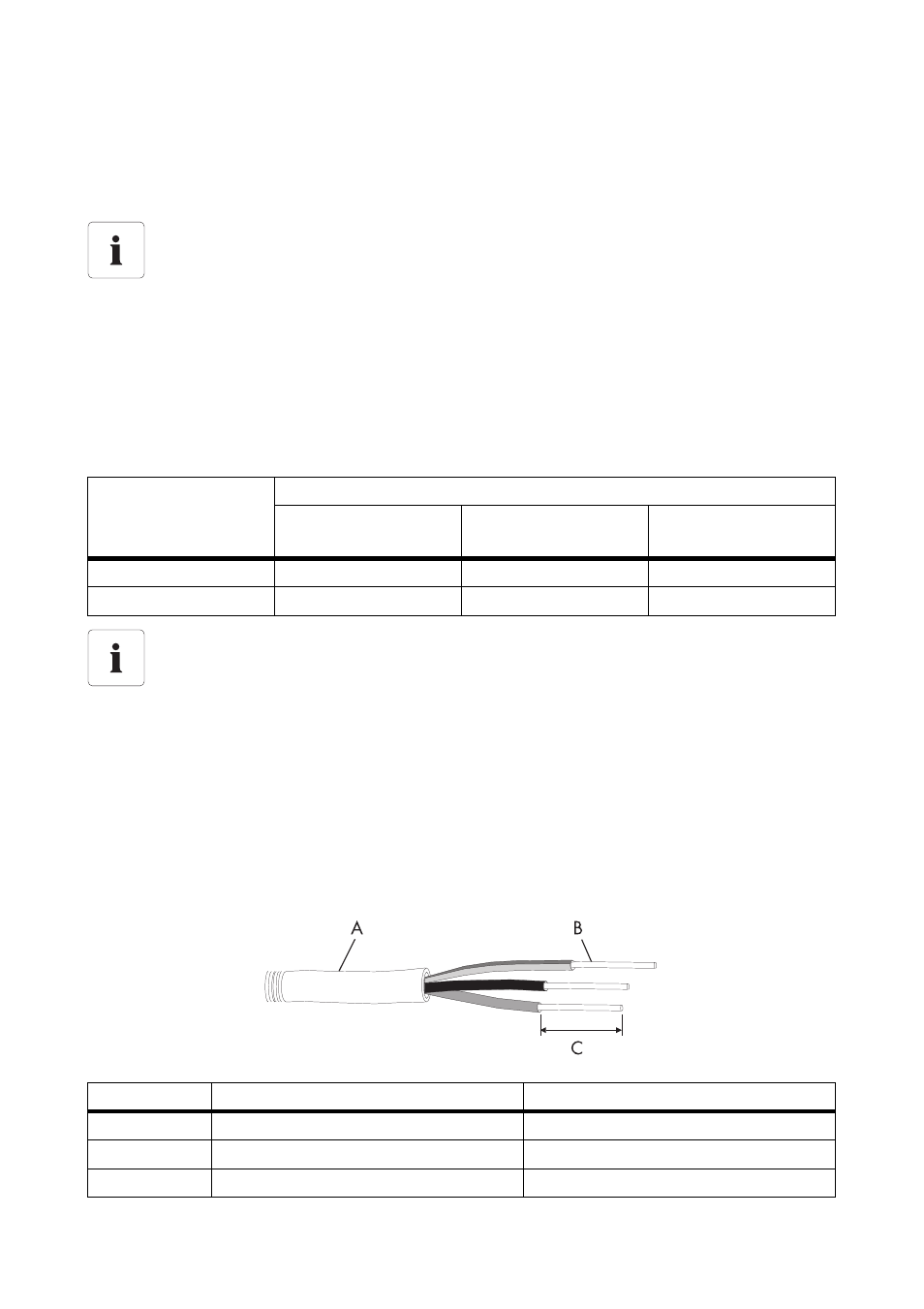

Posizione Denominazione Valore
A Diametro esterno 12 mm … 25 mm
B Sezione conduttore 10 mm² … 16 mm²
C Lunghezza di spelatura circa 16 mm
