Collegamento elettrico SMA Solar Technology AG
44 SMC6-8TL-IIT101040 Istruzioni per l’installazione

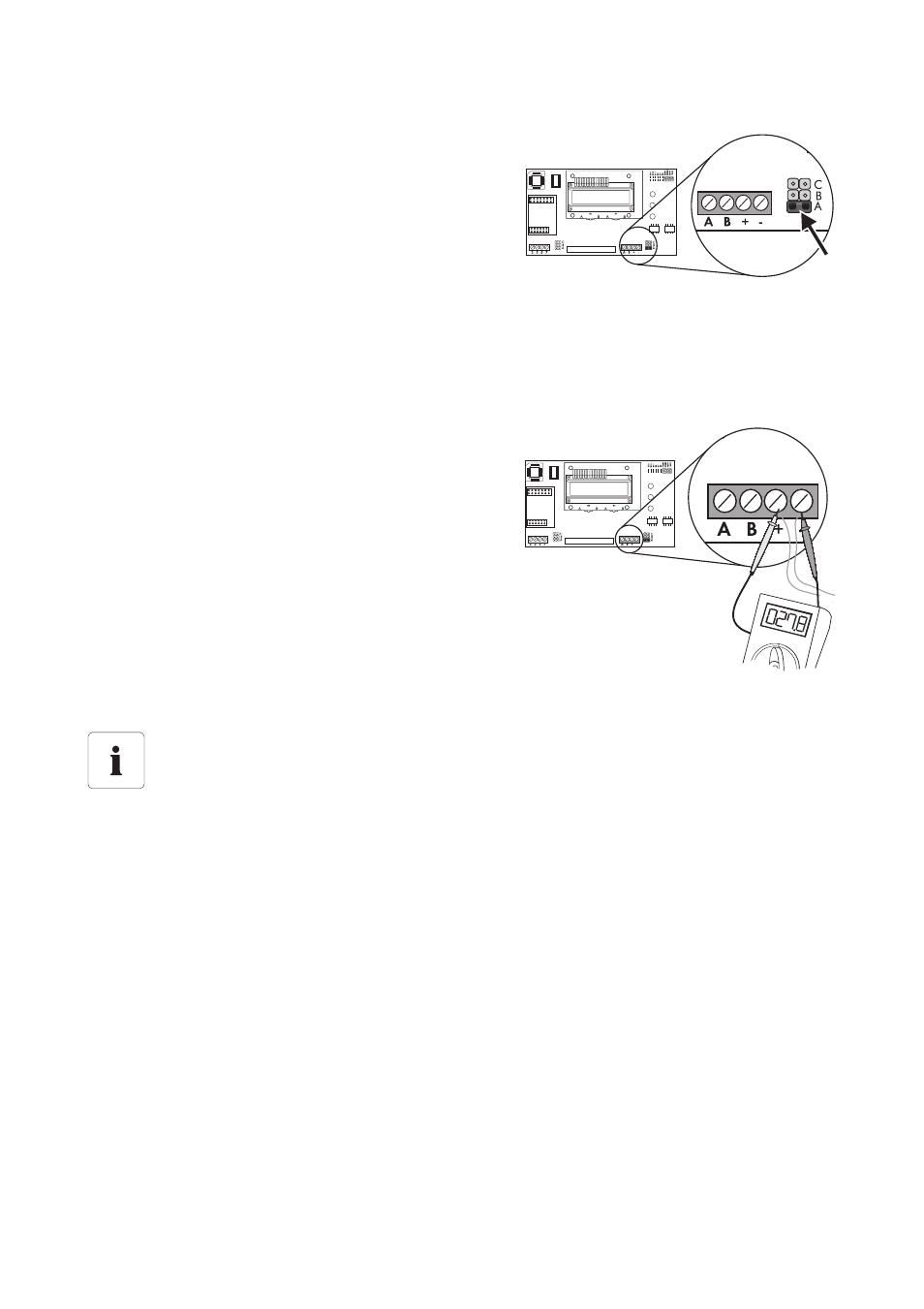

8. Infilare uno dei jumper in dotazione nell'ingresso
inferiore degli ingressi riprodotti a destra solo
nell'inverter centrale (quello con 2 fili per
morsetto).
Non inserire i jumper nell'ingresso inferiore degli
altri due inverter!
oppure
Collegare con un ponticello a filo i morsetti a vite A
e B all'inverter centrale.
Non collegare i morsetti a vite A e B negli altri
inverter!
9. Misurare la resistenza tra il polo positivo e quello
negativo del blocco di morsetti nell'inverter
centrale.
☑ Se la resistenza è di circa 27,8 k Ω (± 370 Ω ),
SMA Power Balancer è collegato
correttamente. In caso contrario controllare il
cablaggio.
10. Chiudere gli inverter come descritto nel capitolo 7.3 ”Chiusura dell'inverter” (Pagina 58).
Collegamento con un Sunny Mini Central 9000TL, 10000TL o 11000TL
Per poter collegare SMA Power Balancer a un Sunny Mini Central 9000TL, 10000TL o
11000TL, il Sunny Mini Central 6000TL, 7000TL o 8000TL deve essere dotato di una
spina di collegamento speciale. Il collegamento di 3 inverter viene effettuato con un cavo
speciale.
La spina e il cavo di collegamento possono essere richiesti a SMA Solar Technology AG
o al proprio rivenditore. Nel capitolo 12 ”Accessori” (Pagina 92) sono riportati i relativi
codici d'ordine SMA.
