5 Collegamento elettrico
5.1 Panoramica dei punti di collegamento
5.1.1 Vista esterna

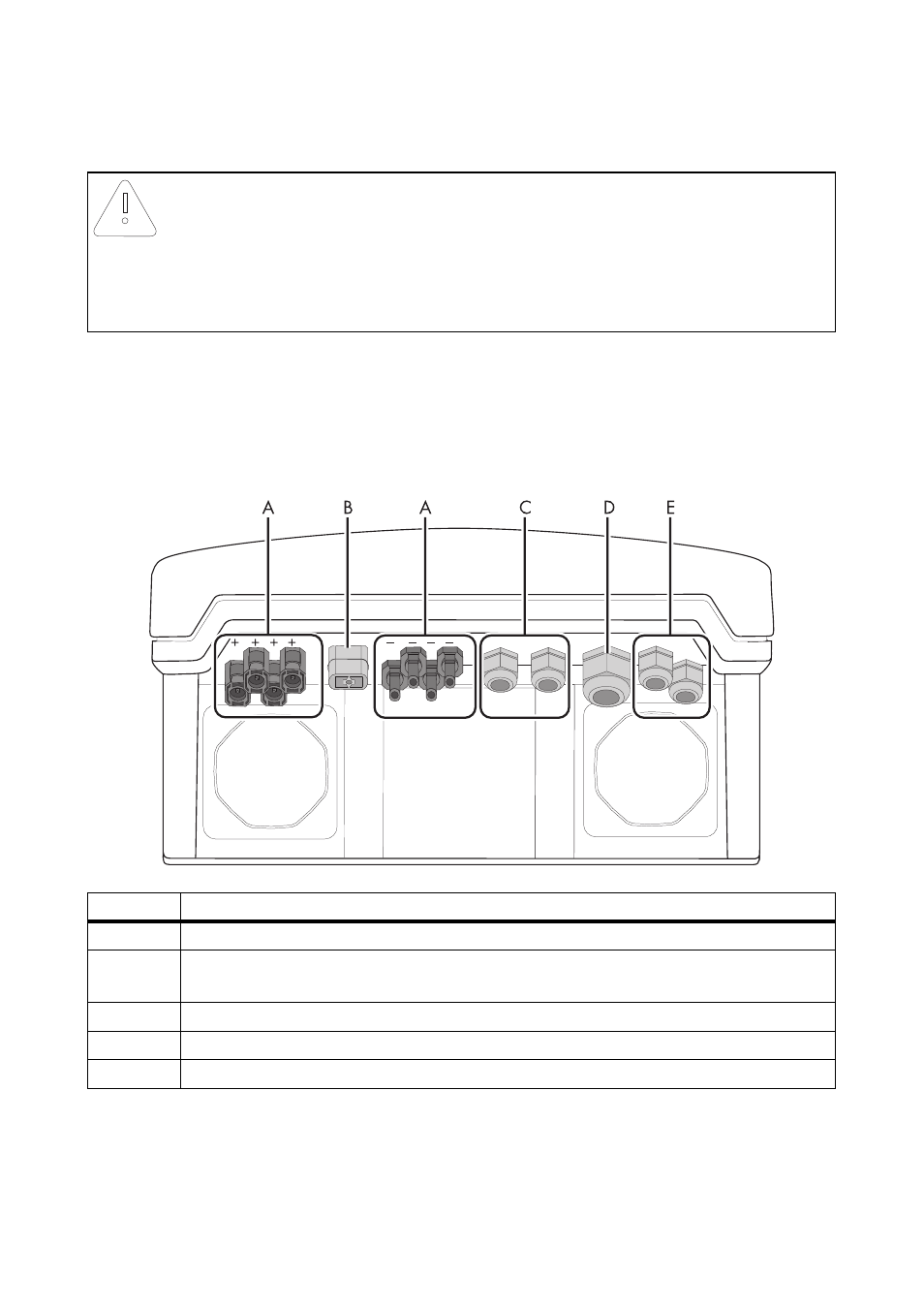

La seguente figura mostra l'assegnazione dei singoli punti di collegamento sul fondo dell'inverter.
AVVISO!
Danneggiamento dell'inverter per scarica elettrostatica!
Le scariche elettrostatiche possono provocare danni irrimediabili ai componenti interni
dell'inverter.
• Prima di toccare un componente scaricare la propria carica elettrostatica.
Oggetto Descrizione
A
Connettori a spina CC per il collegamento delle stringhe FV
B
Connettore femmina per il collegamento del sezionatore CC Electronic Solar Switch
(ESS)
C
Pressacavo per la comunicazione opzionale tramite RS485 o via radio (PG16)
D
Pressacavo per collegamento di rete (CA) (12 mm … 25 mm)
E
Pressacavi per SMA Power Balancer
