SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione SMC6-8TL-IIT101040 43
Procedura
1. Aprire l'inverter come descritto nel capitolo 7.2 ”Apertura dell'inverter” (Pagina 54).
2. Introdurre il cavo in ogni inverter.
A tal fine utilizzare uno dei due pressacavi di destra (F).
3. Portare il cavo lungo il cunicolo per cavi (E) fino al blocco morsetti (B).
4. Mettere a terra la schermatura del cavo in ogni inverter tramite il collegamento PE (D).
5. In ogni inverter, munire i fili della linea positiva e negativa di guaine terminali.
6. Collegare il polo positivo e negativo nei relativi
morsetti a vite.

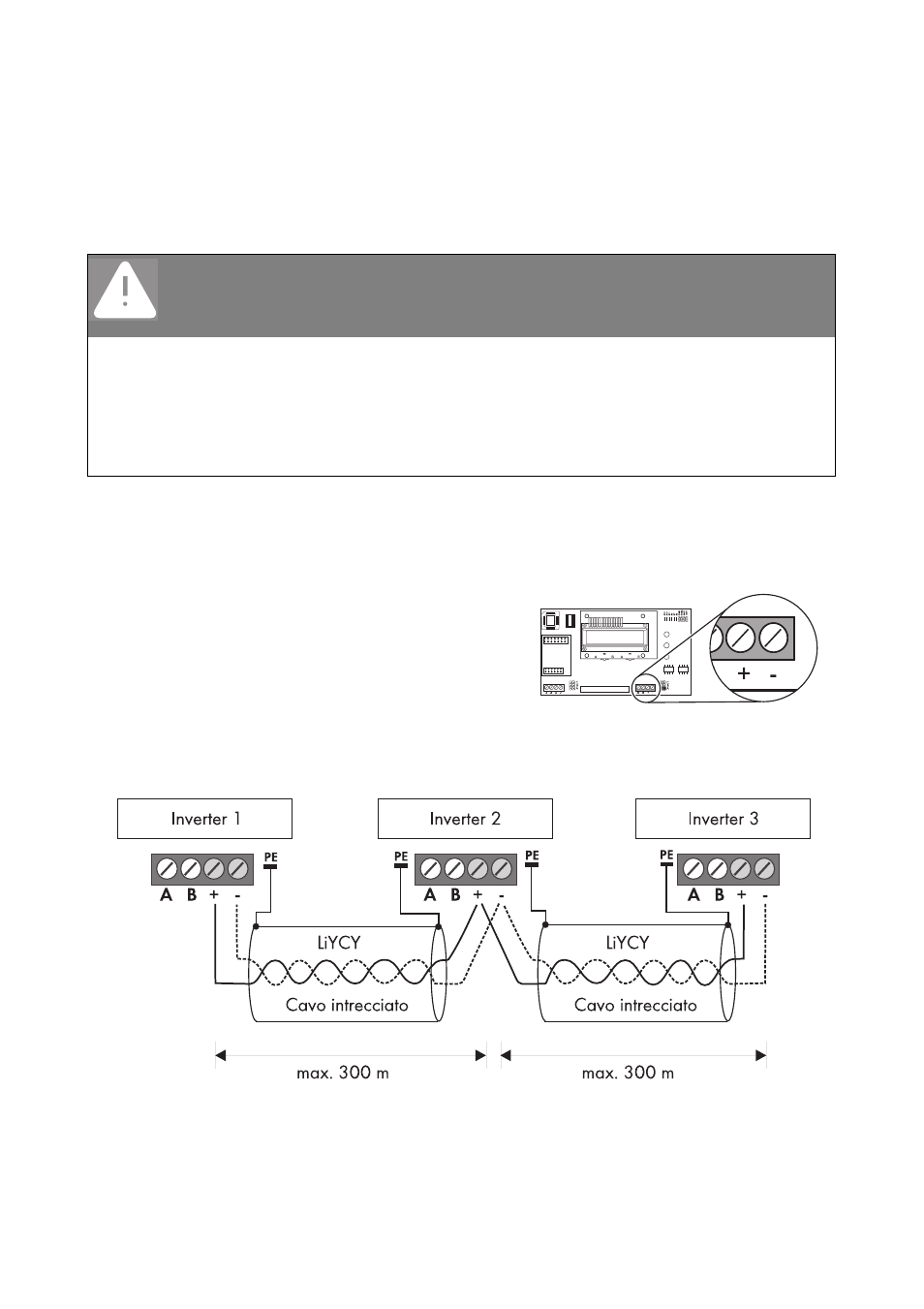

7. Per collegare tra loro i 3 inverter, unire sul blocco di morsetti dell'inverter centrale le linee
positive e negative degli altri due inverter.
La lunghezza del cavo tra 2 inverter non deve superare i 300 m.
PERICOLO!
Pericolo di morte per alta tensione in caso di guasto sul cavo di SMA Power
Balancer!
• Infilare il tubo flessibile di silicone in dotazione sulla linea positiva e negativa del
cavo di ogni inverter.
• Accorciare il tubo di silicone fino alla lunghezza necessaria.
• Il tubo di silicone deve avvolgere completamente il cavo all'interno dell'involucro
dell'inverter.
