Montaggio della scheda radio Piggy-Back SMA Solar Technology AG
28 SBeam-12:NI1606 Manuale d’uso

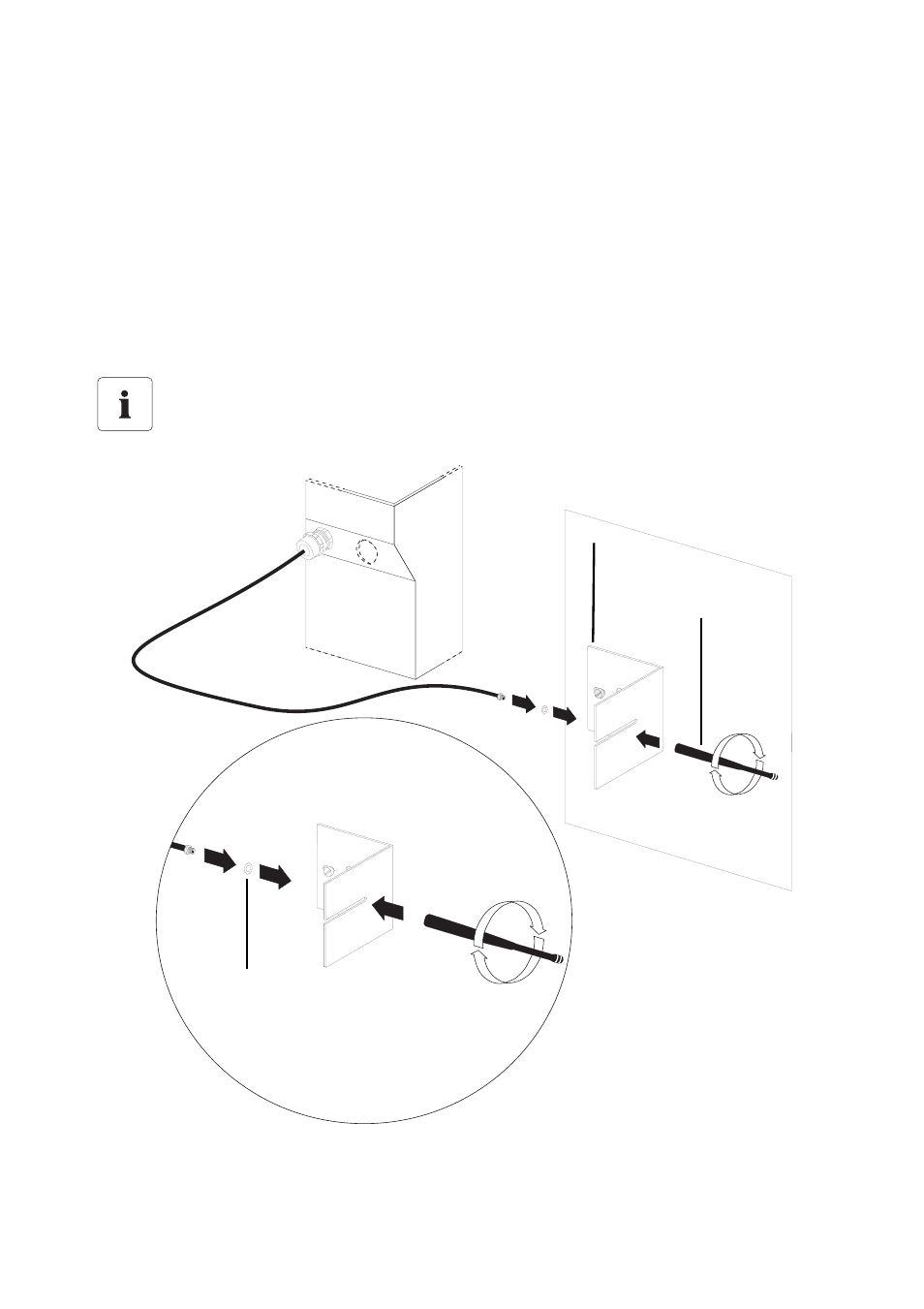

Fissare l'angolo dell'antenna
1. Rimuovete il foglio protettivo dall'angolo dell'antenna.
2. Fissate con viti l'angolo dell'antenna in posizione adatta rispetto all'inverter. Per i vantaggi di
un montaggio in orizzontale o in verticale consultare il capitolo 5.4.2 Kit antenna esterna.
3. Infilate la rondella sulla filettatura esterna del cavo dell'antenna e la filettatura esterna
attraverso la fenditura nell'angolo dell'antenna.
4. Avvitate la punta dell'antenna dall'altro lato dell'angolo dell'antenna sulla filettatura esterna
del cavo dell'antenna.
Evitare forti flessioni del cavo dell'antenna.
Punta dell'antenna
Rondella
Angolo dell'antenna
