SMA Solar Technology AG Montaggio della scheda radio Piggy-Back
Manuale d’uso SBeam-12:NI1606 27

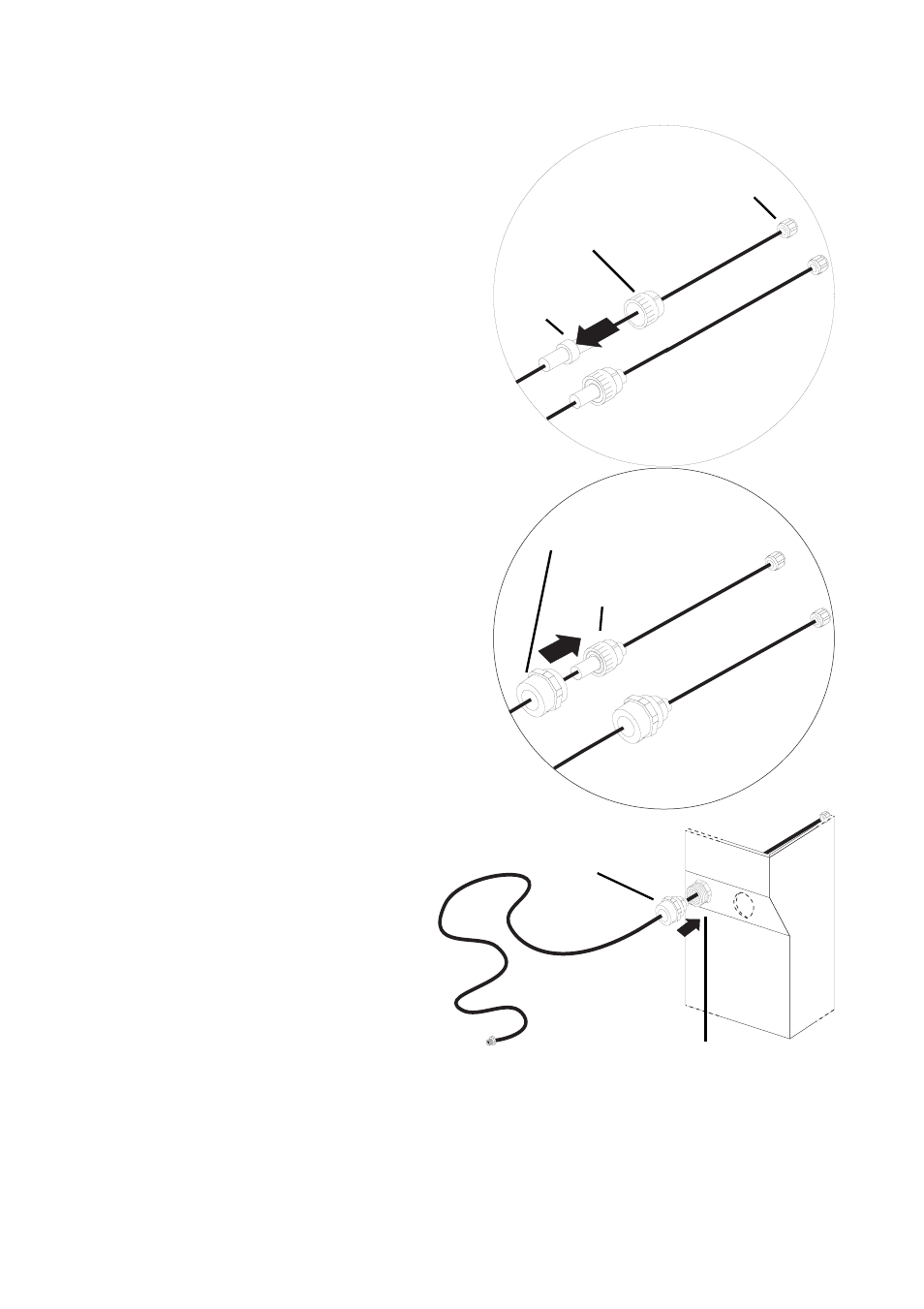

7. Prendete il cavo di prolungamento
dell'antenna e infilate la guarnizione ad
anello sull'anello di gomma, come da figura a
destra. Fate attenzione che l'anello di gomma
si trovi in posizione centrale sull'ispessimento
del cavo.
8. Inserite la bussola filettata sulla guarnizione
ad anello, come da figura.
9. Infilate l'estremità del cavo con la
filettatura interna attraverso l'apertura
dell'avvitamento PG sulla scatola
dell'inverter.
10. Conducete la bussola filettata con la
guarnizione ad anello ruotandola
leggermente nel collegamento a vite
PG, fin quando la sporgenza della
guarnizione ad anello non ingrana
negli incavi.
11. Avvitate la bussola filettata al
collegamento a vite PG sulla scatola dell'inverter.
12. Avvitate l'estremità del cavo dell'antenna nell'inverter all'allacciamento dell'antenna sulla
scheda radio Piggy-Back.
Anello
Guarnizione ad anello
Estremità dell'antenna
con filettatura interna
di gomma
Bussola filettata
Guarnizione
ad anello
Collegamento a vite PG
Bussola filettata
con guarnizione ad anello
