SMA SUNNY BEAM Manuale d'uso
Pagina 20
Montaggio della scheda radio Piggy-Back
SMA Solar Technology AG
20
SBeam-12:NI1606
Manuale d’uso
4.
Infilate l'estremità del cavo dell'antenna
attraverso l'apertura PG sulla scatola
dell'inverter.
5.
Avvitate il collegamento a vite PG della parte
interna della scatola con l'anello scanalato.
Accertatevi di serrare l'anello scanalato fino a
danneggiare lo smalto dell'alloggiamento e a
toccare il metallo nudo della scatola
dell'inverter.

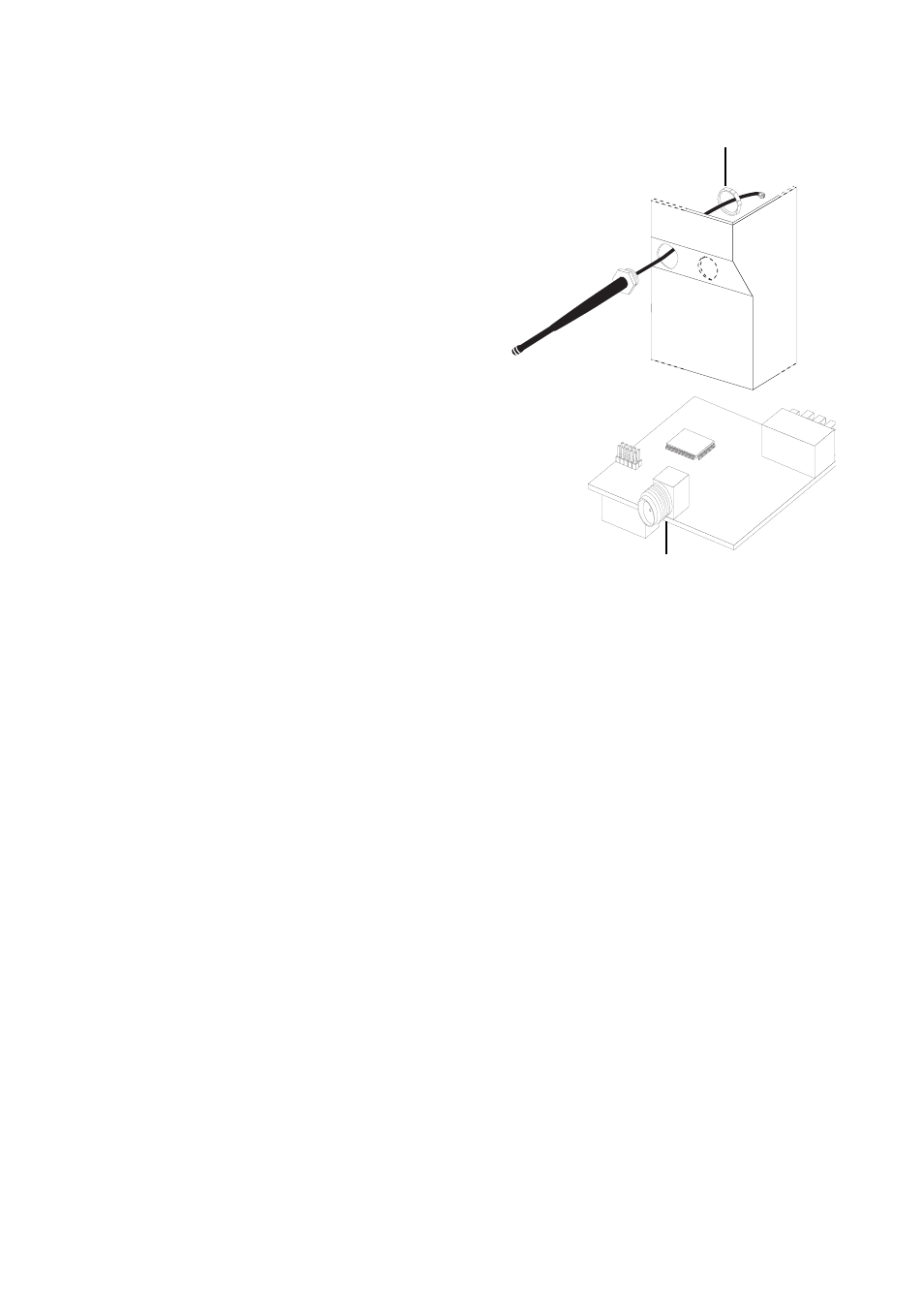

6.
Avvitate il cavo dell'antenna all'allacciamento
dell'antenna della scheda radio Piggy-Back (vedi figura a
destra).
7.
Posate il cavo dell'antenna come descritto nella
documentazione sull'inverter.
8.
Non inserire alcun jumper nell'inverter.
9.
Chiudete l'inverter come descritto nella relativa
documentazione.
anello scanalato
Allacciamento antenna
