Montaggio della scheda radio Piggy-Back SMA Solar Technology AG
18 SBeam-12:NI1606 Manuale d’uso

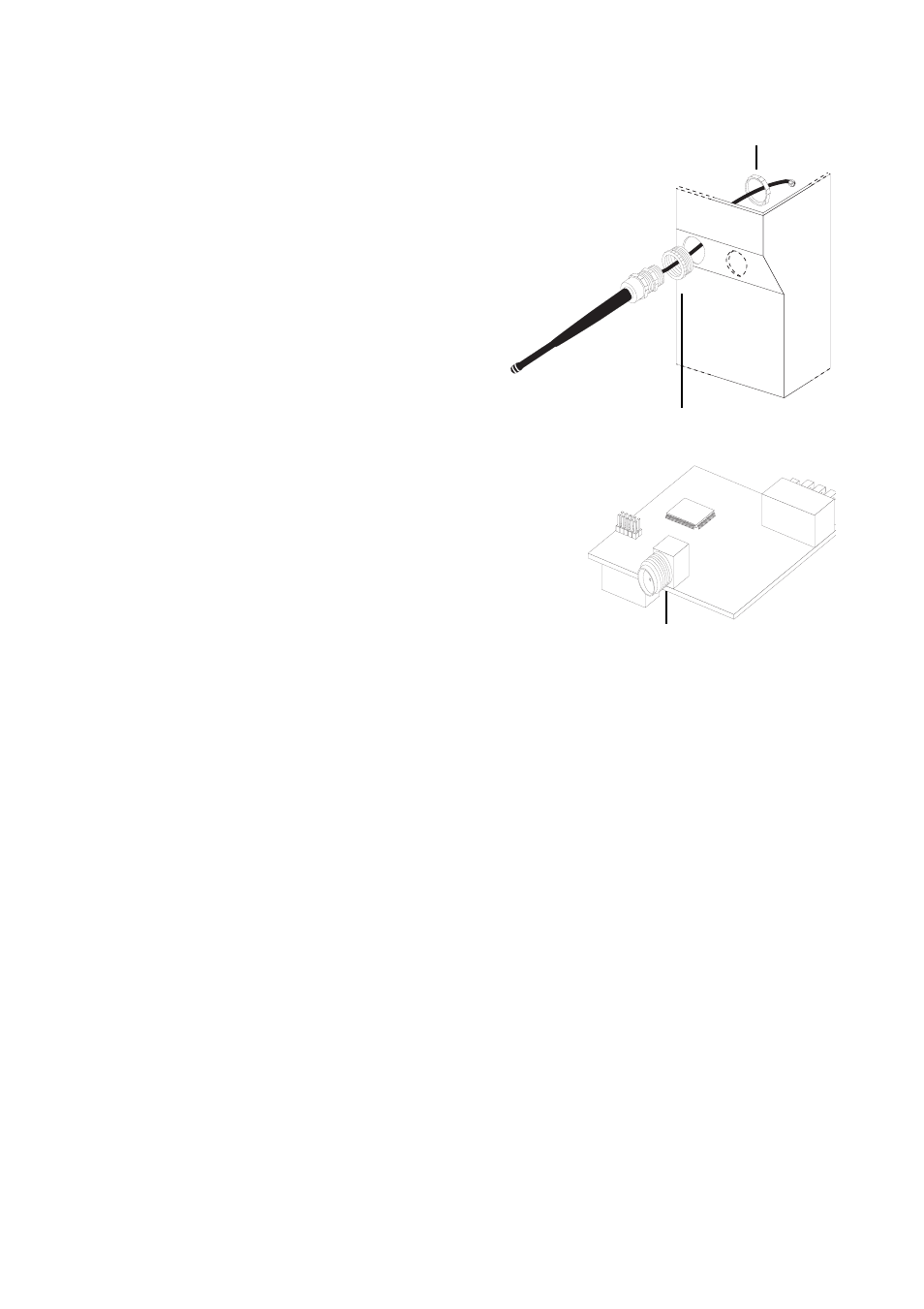

5. In un collegamento a vite PG 16 girate
l'adattatore PG 16 in dotazione, come dalla
figura, sul collegamento a vite PG dell'antenna.
6. Infilate l'estremità del cavo dell'antenna
attraverso l'apertura PG sulla scatola
dell'inverter.
7. Avvitate il collegamento a vite PG della parte
interna della scatola con l'anello scanalato del
relativo collegamento a vite PG. Accertatevi di
serrare l'anello scanalato fino a danneggiare lo
smalto dell'alloggiamento e a toccare il metallo
nudo della scatola dell'inverter.
8. Avvitate il cavo dell'antenna all'allacciamento
dell'antenna della scheda radio Piggy-Back (vedi figura a
destra).
9. Posate il cavo dell'antenna come descritto nella
documentazione sull'inverter.
10. Non inserire alcun jumper nell'inverter.
11. Chiudete l'inverter come descritto nella relativa
documentazione.
Adattatore PG 16
solo per collegamento a vite PG 16
anello scanalato
Allacciamento antenna
