SMA Solar Technology AG Montaggio della scheda radio Piggy-Back
Manuale d’uso SBeam-12:NI1606 17
5.1.1 Montaggio (A): Radio Piggy-Back e antenna
Questo capitolo si riferisce solo alla fornitura (A). Per la differenziazione della fornitura vedi il
capitolo “Montaggio della scheda radio Piggy-Back" a pagina 16.
1. Aprite l'inverter come descritto nella relativa documentazione.

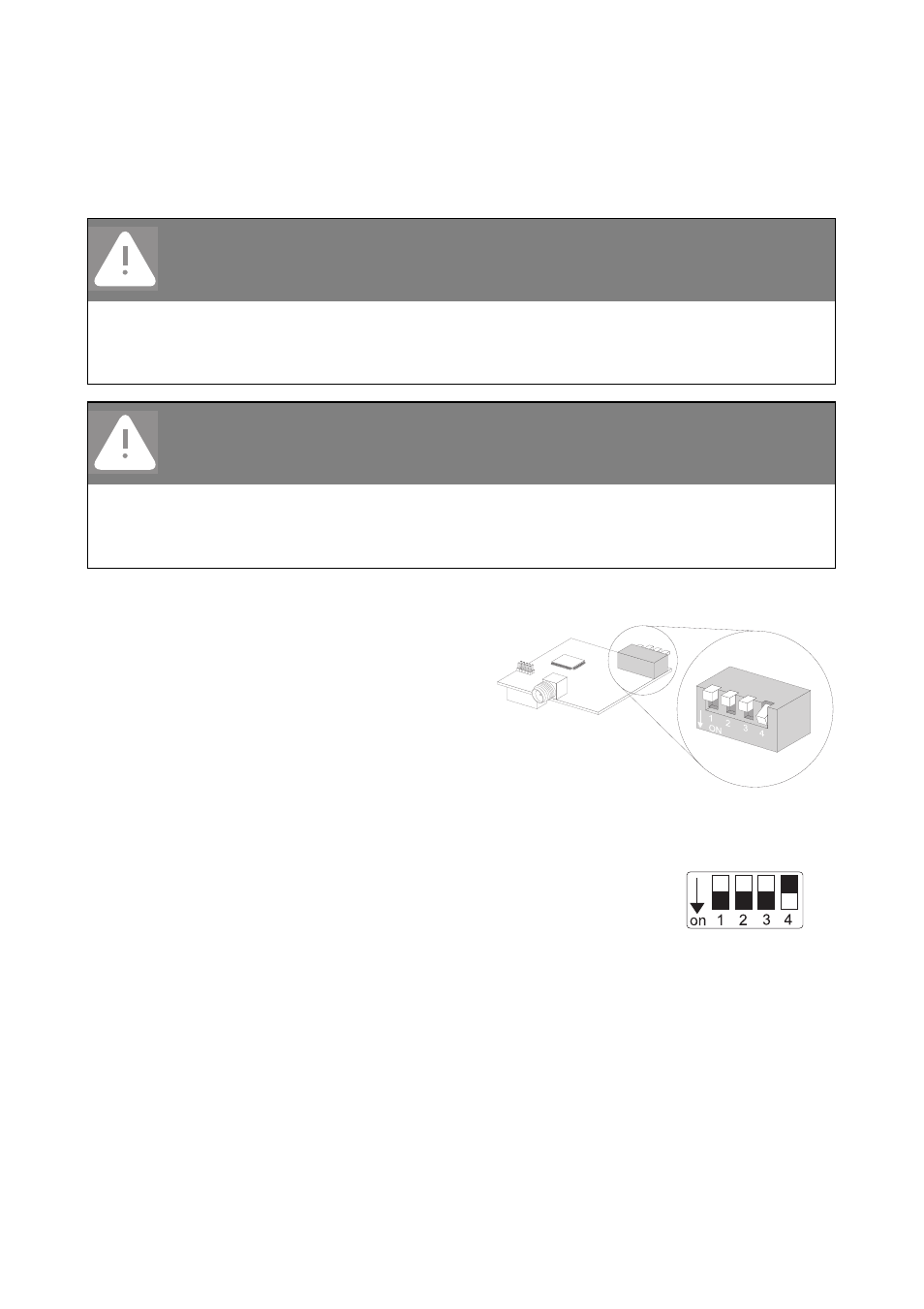

2. Gli interruttori DIP sulla scheda radio Piggy-
Back sono preimpostati sul gruppo 1. Anche
se desiderate lasciare impostato il gruppo 1,
verificate l'impostazione degli interruttori DIP
sulla scheda radio Piggy-Back in base alla
figura in basso. L'interruttore DIP 4 dovrebbe
essere l'unico premuto verso il basso.
Per ulteriori informazioni sull'impostazione dei
gruppi consultare il capitolo “Impostazione
degli interruttori DIP sulla Piggy-Back" a pagina 22.
3. Infilate la scheda radio Piggy-Back allineata sulla sinistra, senza
esercitare troppa pressione sui pin, nel punto dell'inverter previsto a
tal fine, come esposto nella documentazione sull'inverter. Fate
attenzione che la scheda Piggy-Back non venga infilata in modo
sfalsato. Nella fila breve dei pin inferiore, il pin sulla destra resta
libero.
4. Svitate la copertura PG dalla scatola dell'inverter. Sulla copertura
PG è indicato che tipo di collegamento a vite PG è idoneo al vostro inverter.
PERICOLO!
• Questo capitolo è concepito solo per elettricisti!
Tutti i lavori sull'inverter devono essere eseguiti solo da elettricisti qualificati!
Attenersi alle avvertenze di sicurezza della documentazione sull'inverter!
PERICOLO!
• La scheda radio Piggy-Back può essere collegata all'antenna per radiotrasmissione
solo mediante il cavo di antenna coassiale in dotazione! Solo il cavo di antenna
coassiale in dotazione garantisce una protezione delle persone sufficiente.
Interruttori DIP
Interruttore DIP
impostato
sul gruppo 1
