6.10.2 Collegamento di SMA Grid Gate alla rete pubblica
L’alimentazione di tensione di SMA Grid Gate avviene tramite un collegamento trifase alla rete
pubblica.
Presupposti:
☐ Devono essere soddisfatte le condizioni di collegamento del gestore di rete.
☐ Devono essere soddisfatti i requisiti del collegamento CA (v. cap. 6.10.1).
Altro materiale necessario (non compreso nella fornitura):
☐ Cavi rigidi o flessibili (per i requisiti dei cavi, v. cap. 6.3)
☐ In caso di cavi flessibili: puntalini con isolamento

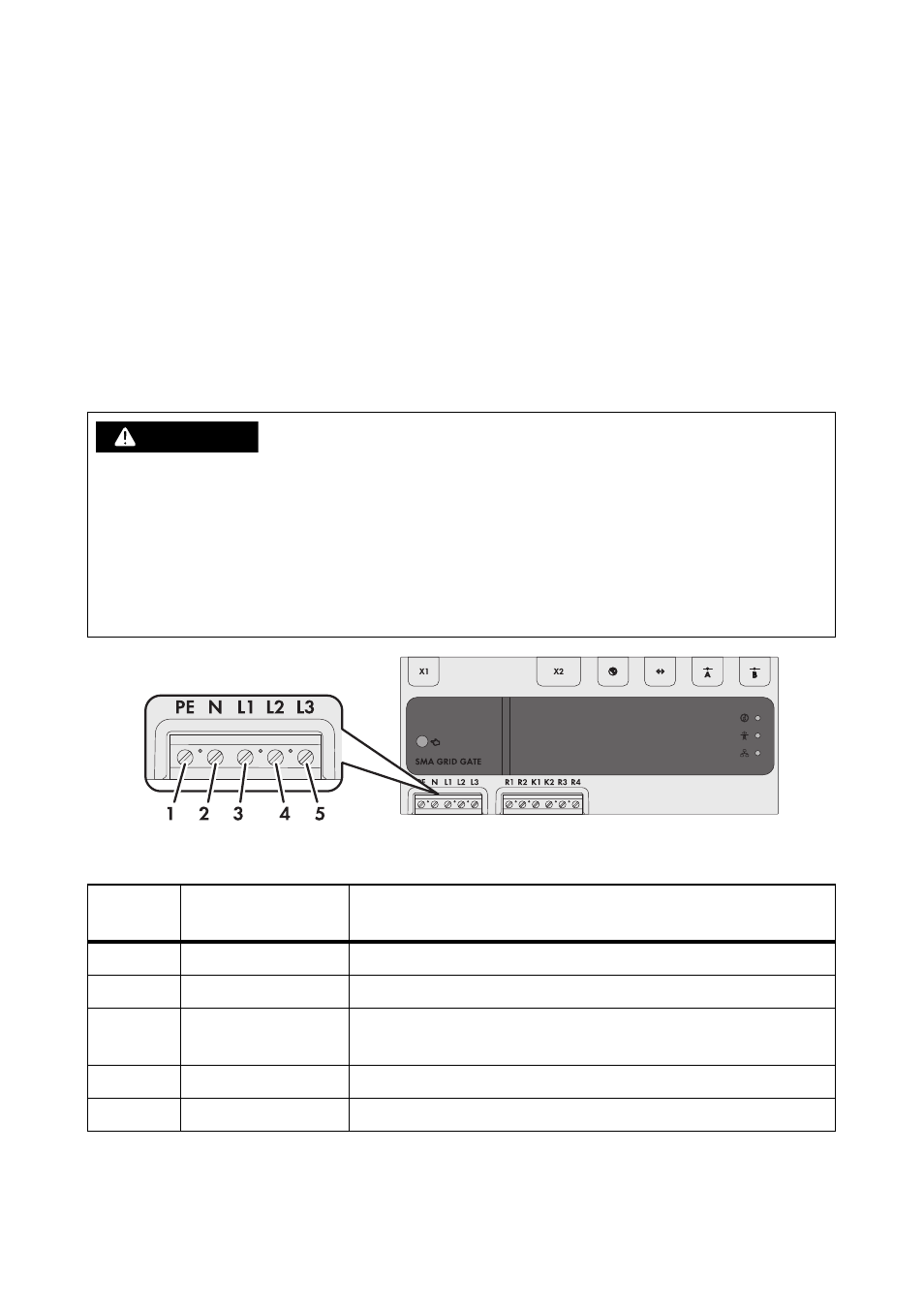

Figura 18: Assegnazione dei pin sul collegamento PE N L1 L2 L3
1&3*$0-0
Pericolo di morte per scossa elettrica in caso di errato collegamento dei conduttori
L’inversione del conduttore di protezione con L1, L2 o L3 può causare la morte per scossa elettrica
in caso di contatto con i collegamenti di SMA Grid Gate.
• Rispettare le scritte sui morsetti di SMA Grid Gate.
• Collegare tutti i conduttori in conformità alle scritte dei morsetti.
• Accertare la corretta occupazione di tutti i morsetti.
Pin Assegnazione
dei pin Significato
1 PE Conduttore di protezione
2 N Conduttore neutro
3 L1 Contatto di misura per il conduttore esterno L1 e l’alimentazione
di tensione
4 L2 Contatto di misura per il conduttore esterno L2
5 L3 Contatto di misura per il conduttore esterno L3
